EJEMPLOS DE DISEÑO DE MIEMBROS A COMPRESIÓN:

Obtener la resistencia nominal a compresión de una barra de armadura sujeta a compresión formada por dos LI 64 x 6, si su longitud es de 2.00 m y A-36.

A= 7.68 cm2
rmin = 1.24 cm Fy = 2530 kg/cm2 K = 1 (doblemente articulada)
Iz = 11.65cm4

sigo con el cálculo

sección tipo 3

10.16 < 12.72 \ es sección tipo 3

  • Edo. Límite de pandeo por flexión:

menor que \ es una

columna esbelta

si FR = 0.85

Kg resistencia del miembro

compresión

si nos hubiera salido tipo 4 habría que calcular Qa, Qs, etc.

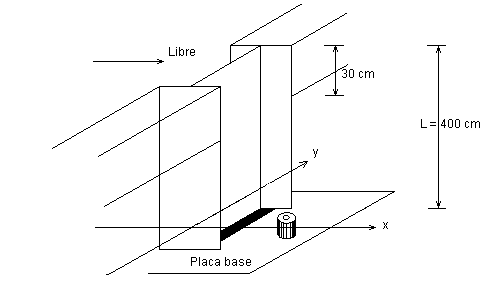

  • Obtener la resistencia a compresión de una columna formada por un perfil IR 356 x 63.8, si se encuentra conectado como se muestra, A-36:
A = 81.3 cm2 tw = 0.78 cm ry = 4.8 cm
bf = 20.3 cm Ix = 17815 cm4 rx = 14.8 cm
tf = 1.35 cm  Iy = 1881cm4

Los tornillos se diseñan a tensión máxima

Dirección X
Kx = 2.1

Dirección Y
Ky = 0.8

Tipo de sección:

  • Patín

Límite

como 7.52 < 16.50 \ el patín es S1

  • para el alma:

Límite para S1, S2, S3

como 44.49 > 41.77 \ el alma es S4

En conclusión como el patín es S1 y el alma es S4 rige S4 (por ser más desfavorable)

  • Edo. Límite de pandeo local:

  • Para el alma:





Para el patín:
