REGLAMENTO NTC – METÁLICAS (MÉXICO):

GENERALIDADES :

Tipos de estructura:

  • TIPO 1.- Comúnmente designados marcos rígidos o estructuras continuas, los miembros que las componen están unidas por conexiones rígidas (nodos rígidos). Tales conexiones deben ser capaces de transmitir cuando menos 1.25 veces el momento y fuerzas normales y cortantes de diseño de cada uno de los miembros que une la conexión.


  • TIPO 2.- Comúnmente designados armaduras, unidas con conexiones que permiten rotaciones relativas, siendo capaces de transmitir el 100% de las fuerzas normales y cortantes, así como momentos no mayores del 20% de los momentos resistentes de diseño de los miembros que une la conexión.

Las estructuras tipo 1, se pueden analizar por los métodos elásticos o plásticos, para este último, deberán cumplirse las siguientes condiciones:
  • Fy < 0.8 Fu
  • La gráfica esfuerzo - deformación debe presentar la siguiente características:

  •





  • las secciones de los miembros que forman la estructura sean todas tipo 1 (secciones compactas).
  • Los miembros estén contraventeados lateralmente.
  • Se usa doble atiesador en almas donde se formen articulaciones plásticas en la sección donde hay cargas concentradas.

  •





  • No se aplican cargas que produzcan falla por fatiga ni halla fallas de tipo frágil .

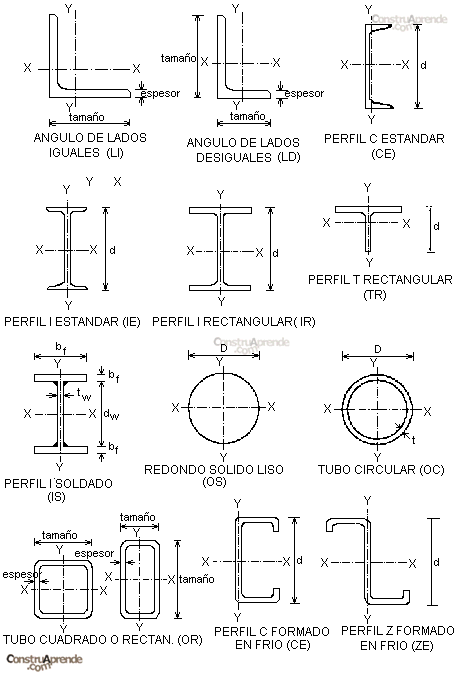

I.6.- SECCIONES DE PERFILES LAMINADOS:

PROPIEDADES GEOMÉTRICAS:

Áreas de secciones transversales de los miembros:

· Area total (At) es el área completa de la sección transversal

· Area neta (An) es el área que se obtiene de la suma de las dos del grueso de cada elemento de la sección por su ancho neto:

a) Barras a tensión:

Barras a cortante.

b) Para vigas agujeradas en una normal al eje de la pieza:

n = número de orificios.

c) varios agujeros que están en diagonal o zigzag respecto al eje del miembro debe determinarse la trayectoria del menor ancho neto:

n = número de orificios en la trayectoria de falla considerada.
n = número de espacios entre agujeros de la trayectoria del menor ancho neto.

· Para soldaduras de tapón no se debe considerar el metal de aportación como parte de la sección neta



Propiedades geométricas:

- Area neta efectiva (Ae).

Para miembros sujetos a tensión:

- Cuando la carga se transmite directamente a cada una de las partes que componen la sección transversal del miembro por medio de remaches y tornillos o soldaduras colocados en todas ellas.
- Cuando la carga se transmite por medio de remaches o tornillos colocados en alguna de las partes que forman la sección pero no a todas Ae = Uan

U = coeficiente de reducción de área < 1

- Cuando la carga se transmite por medio de soldaduras colocadas en algunas partes que forman la sección pero no en todas Ae = Uat

Ae = área neta efectiva.
At = área total.


VALORES DE U:


  • a) En secciones laminadas IE, IR, IS y TR donde: bf > 2/3 h conectadas por los patines.

Nota: cuando la conexión es atornillada o remachada debe haber al menos tres conectores en cada línea a la dirección de los esfuerzos U = 0.9

  • b) Secciones IE, IR, IS, TR, que no cumpla con el requisito anterior y secciones restantes (incluidas las formadas con placas).

Nota: Cuando la conexión es remachada o atornillada debe haber dos o tres conectores en cada línea en dirección de los esfuerzos U = 0.85

  • c) Todos los miembros con conexiones remachadas o atornilladas que tengan solo dos conectores en cada línea de la dirección de los esfuerzos U = 0.75
      • d) Elementos planos conectados a lo largo de sus bordes longitudinales con soldadura tipo filete o de penetración y cuando la separación transversal entre conectores excede los 20 cm U = 0.70

    Para miembros principales se recomiendan siempre al menos 2 líneas de conectores en la dirección del esfuerzo.

    Placas unión

    En el diseño de placas que forman conexiones remachadas o atornilladas sujetas a tensión, como placas laterales con a tope, o placas unión en armaduras se obtendrá el área neta como se indico anteriormente pero se limitara a no más del 85 % del área total aunque An > 0.85 At.
