EJEMPLO:

  • Obtenga el valor de Mr para la viga siguiente:

Viga para edificio de hospital

PoPo = 171.7 kg/m A = 218.1 cm2 Sx = 8816 cm3 Zx = 9813 cm3

ry = 9 cm J = 125 cm4

Para el patín:

\ el patín es S3

Para el alma:

\ el alma es S3

La sección es S3

kg-m

L = 15 m

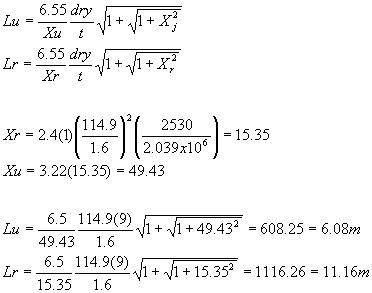

Como no conocemos Ca utilizamos la fórmula simplificada

C = 1 d = 114.9 cm t = tf=1.6 cm

Lu = 6.08 m Lr = 11.16 m

L > Lu \ es un miembro no soportado lateralmente

Y además como L > Lr sabemos que falla en la zona de pandeo elástico



MD > MR

\ La sección no es adecuada y debe aumentarse
