5.5.1.- DEFINICIÓN
Reparaciones dentro del mantenimiento se consideran las siguientes acciones:
Sellado de fisuras, inyección de fisuras, saneo de concreto degradado, reposición de concreto, limpieza de armaduras, impermeabilización del tablero, pintura perimetral, recolocación o recalce de apoyos, reparación o reposición de barreras o parapetos, reparación de aceras y canalizaciones de servicios, actuaciones sobre el pavimento y otras actuaciones singulares como, por ejemplo, arreglo de socavaciones en la cimentación, etc. Estas acciones se llevan a cabo por equipos específicos una vez que se ha decidido su realización.
La reparación de los puentes enmarca las siguientes actividades en los puentes que son realizadas por personal técnico especializado (Empresas Contratistas):
- Alineamiento vertical y horizontal de tableros de la superestructura.
- Cambio de apoyos.
- Cambio de juntas de dilatación.
- Rehabilitación del concreto degradado.
- Tratamiento de armados expuestos.
- Inyección de grietas en subestructura y superestructura.
- Protección de aceros expuestos en subestructura y superestructura utilizando Sand-Blasting, picado o pegacreto para colocar concreto lanzado.
El mantenimiento de puentes es una de las actividades más importantes entre las que hay que realizar para llevar a cabo la conservación de una red de carreteras. Su objetivo final, como la de toda labor de conservación, es la del mantenimiento de todas las condiciones de servicio de la carretera en el mejor nivel posible.
Otro tipo de acciones es la reparación de daños producidos por golpes. Con cierta frecuencia se producen colisiones del trafico con las obras, especialmente de vehículos que circulan con altura excesiva de carga por pasos inferiores, aunque también dentro de la propia autopista por colisionar contra pilas, etc. Estos daños cuando se producen son reparados aunque no constituyan un peligro inmediato para el buen funcionamiento de la estructura. La reparación consiste normalmente en la eliminación del concreto roto y sus sustitución por un mortero de reparación.
5.5.2.- ACCIONES Y PROCEDIMIENTOS MÁS COMUNES
Cuando el deterioro del concreto de la estructura del puente aparece en estado avanzado, con desprendimientos en algunas zonas, armaduras pasivas al descubierto con oxidación evidente, y a veces, desaparición de la misma, armaduras activas con inicios de oxidación y sus conductos con zonas sin inyectar, falta de recubrimiento, o síntomas de fallas en los anclajes; la reparación del puente se efectuara atendiendo a los principios siguientes:
Las acciones que se llevan a cabo mas frecuentemente son:
- Impermeabilización y regeneración del concreto de losas, pilas y estribos, consistente en:
Descubrir la cara superior del tablero y proceder a su inspección y auscultación para descubrir fisuras, zonas huecas, degradación, etc. En pilas y estribos se inspeccionan las partes visibles.
Inyectar las fisuras cuya abertura y profundidad suponga un peligro grave para la durabilidad tanto en la cara superior como inferior, y sellar el resto.
Eliminar, en el caso que existe, el concreto cuarteado, desagregado, o separado en láminas y sustituirlo por un mortero de reparación.
Limpiar el oxido de las armaduras descubiertas y sustituirlas en el caso de que tuvieran una corrosión importante.
Mejorar en sistema de drenaje en los casos en que convenga.
Extender una capa de impermeabilización competente en la cara superior del tablero, regularizando la superficie previamente si es necesario.
Recubrir el concreto visto, cara inferior de las losas, pilas, estribos, alzados, etc. con una pintura antihumedad y anticarbonatación transparente o de color, previo chorreado con arena.
Reparación o sustitución de elementos del equipamiento. Componen el equipamiento de un puente: los apoyos, las juntas de dilatación, los sistemas de impermeabilización y drenaje, el pavimento, las barreras de seguridad, las barandillas, las aceras, las eventuales canalizaciones para servicios, etc.
En la mayoría de los casos, además, del deterioro de estos elementos es mucho más rápido que el de la estructura por lo que normalmente una buena parte de acciones va dirigida a la reparación o renovación de los mismos.
Las acciones que se llevan a cabo son las siguientes:
5.5.2.1.- Cambio de apoyos elastomericos.
Aunque presumiblemente en un futuro sea necesaria la renovación de apoyos, hasta el momento no se han observado roturas ni envejecimiento que hagan aconsejable su sustitución salvo en algún caso aislado. Sin embargo si ha sido necesario recolocar algunas pastillas de neopreno que se habían desplazado de su posición original como consecuencia normalmente de una mala colocación inicial y de un deficiente apoyo de la estructura.
También ha sido necesario corregir el descenso de algunas líneas de apoyos sobre estribos cimentados en terraplenes o macizos que han sufrido asentamientos. Estos descensos producen un quiebro brusco en el perfil longitudinal que es preciso corregir para mantener la regularidad de la rasante.
La elevación de apoyos es una de las acciones de conservación más complejas y costosas ya que exige el levantamiento del tablero mediante gatos, el desvío del trafico y la demolición parcial y posterior recrecido de los muretes de contención del firme.

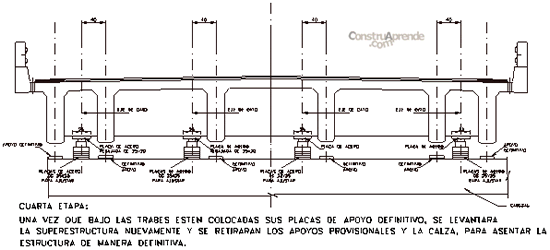

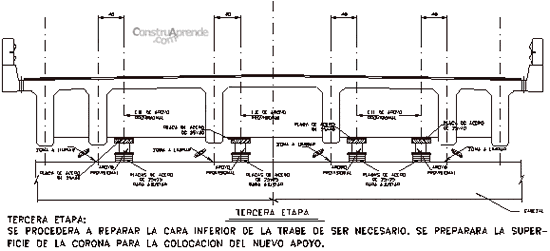

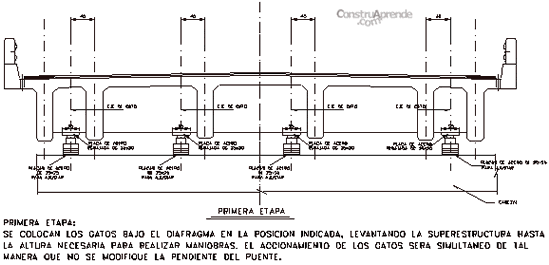

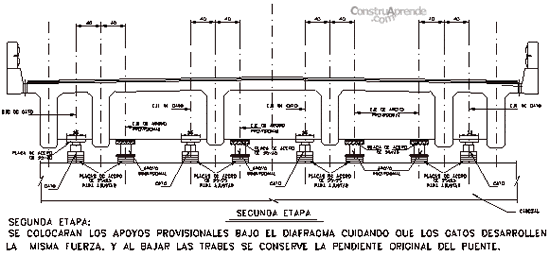

A contunuacion el procedimiento constructivo del cambio de apoyos:

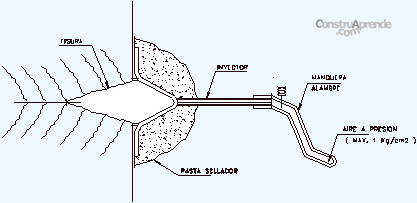

5.5.2.2.- Inyección de grietas.
Pasos a seguir para la inyección de grietas:
1.- Preparación de la superficie. Limpiar con un cepillo de alambre el área de la grieta removiendo el concreto deteriorado, quedando una superficie libre de grasas y polvo. Cuando exista humedad en la fisura es preciso retirarla a base de aire comprimido de tal manera que la fisura quede totalmente seca.
2.- Colocación de la pasta. Colocación de la pasta de poliester (sellador) con una espátula sobre el inyector, esta pasta deberá ser capaz de soportar la presión de inyección sin que se bote.
3.- Colocación de inyectores. Colocar los inyectores a lo largo de la fisura sujetándolos por medio de un clavo. Colocar pasta sellador a lo largo de toda la fisura de tal manera que no pueda fugarse la resina durante la inyección. Cuando las fisuras atraviesen todo el elemento se deberán colocar inyectores en ambos lados.
4.- Prueba de sello. Una vez endurecido el sello, se conectaran las mangueras a los inyectores y mediante aire a baja presión se comprobara la comunicación de todos los puntos de salida y la estanqueidad del sello.
5.- Inyección. Una vez comprobada la continuidad de los puntos se deberá realizar lo siguiente:
a) Preparar la resina.
b) Iniciar la inyección por el punto extremo inferior de la fisura hasta que la resina salga por el siguiente punto.
c) Cortar la manguera y pizcarla con hilo de alambre de tal manera que este totalmente cerrada.
d) Seguir inyectando hasta que la resina salga por el inyector superior, cerrarlo y mantener la presión durante algunos minutos para asegurar el llenado completo de la fisura.
e) Dejar un testigo de resina para que después se pueda verificar su endurecimiento.
f) Para realizar la inyección se utilizara un recipiente provisto de un manómetro de manera que se pueda controlar la presión de inyección (no mayor a 5 Kg/cm2 y no menor a 1.5 Kg/cm2.
6.- Limpieza. Se debera secar la resina por lo menos 24 horas y se verifica que haya endurecido. Una vez endurecida la resina, retirar la pasta sellador e inyectores, y limpiar y pulir la superficie.
5.5.2.3.- Cambio de juntas de dilatación.
Las juntas son seguramente el elemento más delicado del equipamiento. Estas juntas, por definición, tienen la tarea de unir los espacios libres, requeridos por razones del comportamiento estructural entre dos elementos de un puente.
Una junta eficiente tiene que cumplir característicamente con los siguientes requisitos:
- Transmisión de cargas y libertad de movimiento.
- Durabilidad de todos los elementos de la junta.
- Emisión baja de ruidos durante el paso de vehículos.
- Autolimpiables.
Las acciones del trafico inciden directamente sobre ellas mediante solicitaciones de impacto repetitivas, lo que produce el agotamiento por fatiga o el desgaste de sus componentes, a los que hay que añadir la corrosión de los elementos metálicos y el envejecimiento de perfiles de goma, morteros, etc. Las acciones que se llevan a cabo son de dos tipos:
Reparación de juntas: sustitución de módulos retos, apretado de tuercas, y tornillos, reparación del mortero lateral roto o cuarteado, sustitución de perfiles de goma envejecidos o despegados.
Renovación de juntas: cambio de la junta por una nueva. En este caso es posible en bastantes ocasiones colocar una nueva junta más sencilla que la original debido a que los movimientos iniciales de la estructura (fluencia, retracción, etc.) no han de tenerse en cuenta.
Procedimiento constructivo de modernización de junta de calzada:
1.- Cortar y retirar la carpeta asfáltica en un ancho de 20 cms. En ambos lados de la junta de dilatación.
2.- Realizar la demolición de la losa y hasta 15 cms. dentro de la banqueta para
fijar el remate de la junta de dilatación.
3.- Retirar ángulos y placa de acero de junta existente.
4.- Colocar y habilitar perfil en la calzada en ambos lados de la junta.
5.- Checar nivelación de la junta.
6.- Colar y vibrar perfectamente zona de juntas.
7.- una vez fraguado el concreto se colocara el perfil de neopreno.
5.5.2.4.- Tratamiento de armados expuestos.
El procedimiento más común para el tratamiento de las armadura oxidadas:
- Se descubrirán picando todo el concreto que las cubre.
- Se eliminara el oxido no adherido (cepillo de alambre o chorro de arena), después se les aplicara una pintura anticorrosiva.
- Si la armadura presenta una perdida de sección notable se suplantará, si es posible, con una nueva soldada a la antigua.
5.5.2.5.- Rehabilitación del concreto degradado.
Su necesidad surge por varios motivos. El proceso normal de degradación de las estructuras de concreto armado al estar sometido a las acciones ambientales da lugar a que se presente algunas degradaciones que es necesario reparar para evitar daños mayores.
Por una parte la inevitable carbonatación del concreto va penetrando progresivamente hasta alcanzar las armaduras, que pierden así la protección que les proporcionaba la elevada basicidad inicial. Este efecto, unido al ingreso de cloruros procedente fundamentalmente de las sales de deshielo, facilita la corrosión de las armaduras con los efectos negativos sobre el concreto, que conlleva a : fisuración, delaminación y desintegración mas o menos localizadas.
Por otra parte, los fenómenos químicos del tipo reacción árido-álcali y similares, que cuando se producen, dan origen a hinchamientos que se traducen normalmente en fisuración. Esta fisuración es debida en muchos casos a la superación de la resistencia a la tracción.
Estos procesos de degradación están ligados principalmente a dos factores: la mayor o menor permeabilidad del concreto y la existencia de agua que pueda acceder a la masa del concreto.
Esta serie de causas da lugar a un conjunto de acciones destinadas a rehabilitar el concreto y las armaduras deterioradas y a mejorar el sistema de impermeabilización y evacuación del agua, enemigo numero uno de las obras.
El procedimiento para la rehabilitación del concreto degradado se expone a continuación:
El concreto alterado se saneara incluyendo las zonas fisuradas demoliendo, la superficie así obtenida se limpiara cuidadosamente (cepillo metálico o chorro de arena) antes de colocar el concreto o el mortero que sustituirá la zona desaparecida. Este nuevo mortero o concreto deberá cumplir las siguientes condiciones:
- Tener una adherencia perfecta con el concreto viejo. Es normal para garantizarlo dar una impregnación de resina epoxica a la superficie de contacto.
- Resistencia mecánica mayor o igual a la del soporte.
- Baja o nula retracción.
- Modulo de deformación ligeramente al concreto de la pieza de soporte.
- Coeficiente de dilatación térmica próxima a la del soporte.
Estas condiciones suelen cumplirlas básicamente bien los morteros de cemento con los aditivos correctos.
