Deformaciones elásticas
La mayoría de las propiedades de los aceros que son de interés para los ingenieros se pueden obtener directamente de sus curvas de esfuerzo deformación. Tales características importantes como el límite elástico proporcional, el punto de fluencia, la resistencia, la ductilidad y las propiedades de endurecimiento por deformación son evidentes de inmediato.
En la Gráfica 1 comparamos las curvas de esfuerzo deformación a tensión de varillas ordinarias con las de aceros típicos para el presfuerzo

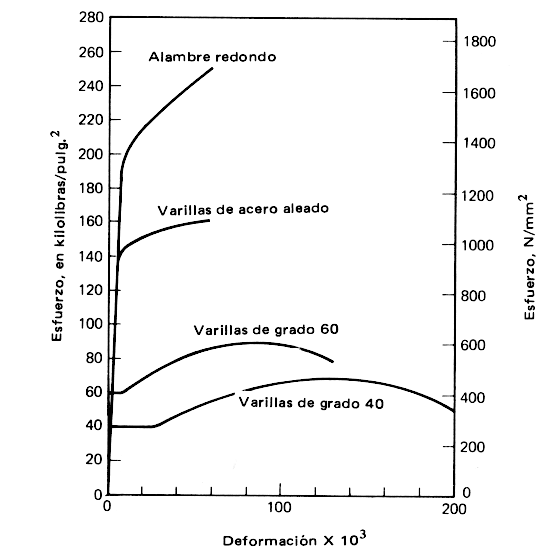

Gráfica 1. Curvas comparativas de esfuerzo-deformación para acero de refuerzo y acero de presfuerzo.
En el acero de refuerzo ordinario, tipificados mediante los grados 40 y 60, existe una respuesta inicial elástica hasta un punto de fluencia bien definido, más allá del cual, ocurre un incremento substancial en la deformación sin que venga aparejado un incremento en el esfuerzo. Si se sigue incrementando la carga, esta mesa de fluencia es seguida por una región de endurecimiento por deformación, durante el cual se obtiene una relación pronunciadamente no lineal entre el esfuerzo y la deformación. Eventualmente ocurrirá la ruptura del material, a una deformación bastante grande alrededor del 13% para varillas de grado 60 y del 20% para varillas del grado 40.
El contraste con los aceros de presfuerzo es notable. Estos no presentan un esfuerzo de fluencia bien definido. El límite proporcional para cables redondos (y para cables hechos con tales alambres) está alrededor de 14,000 kg/cm2, o sea 5 veces el punto de fluencia de las varillas del grado 40. Con carga adicional, los alambres muestran una fluencia gradual, aunque la curva continúa elevándose hasta la fractura del acero.
Las varillas de aleación tienen características similares a aquellas de los alambres redondos o de los cables trenzados, pero sus límites proporcionales y resistencias son de 30 a 40% menores.
El módulo de elasticidad para las varillas de refuerzo es más o menos el mismo: 2.04x106 kg/cm2.
Los aceros de alta resistencia no presentan un punto de fluencia bien definido. Se han propuesto diversos métodos arbitrarios para definir el punto de fluencia del acero de alta resistencia. Una forma de calcularlo es tomando el esfuerzo en el cual el elemento tiene una deformación unitaria de 1%. Otra forma es trazando una paralela a la curva esfuerzo-deformación en el punto correspondiente al 0.2% de la deformación unitaria y el esfuerzo de fluencia será en donde la paralela corte a la curva.
Para tales casos se define un punto de fluencia equivalente, como el esfuerzo para el cual la deformación total tiene un valor de 0.5% para varillas de los grados 40, 50 y 60 y de 0.6% para varillas de grado 75.
Para alambres redondos lisos el módulo de elasticidad es más o menos el mismo que para el refuerzo ordinario, esto es, alrededor de 2.04 x 106 kg/cm2.
Para torón y para varillas de aleación el módulo de elasticidad es más o menos de 1.9x106 kg/cm2.
Deformación por relajación
Cuando al acero de presfuerzo se le esfuerza hasta los niveles que son usuales durante el tensado inicial y al actuar las cargas de servicio, se presenta una propiedad llamada relajamiento y se define como la pérdida de esfuerzo en un material esforzado mantenido con longitud constante. En los miembros de concreto presforzado, el flujo plástico y la contracción del concreto así como las fluctuaciones de las cargas aplicadas producen cambios en la longitud del tendón. Sin embargo, cuando se calcula la pérdida en el esfuerzo del acero debida al relajamiento, se puede considerar la longitud constante.
El relajamiento es un fenómeno de duración indefinida, aunque a una velocidad decreciente y debe tomarse en cuenta en el diseño ya que produce una pérdida significativa de la fuerza pretensora.
