Nueva extensión gratuita desarrollada por CSICaribe

Obtenga planos de refuerzo de vigas y columnas en formato CAD,

Versión 2: Para Sap2000 v20, Etabs 2016 y Etabs v17. (Solo funciona para estas versiones)

Se pueden personalizar todos los planos dentro de su programa de CAD de preferencia.



LOS PASOS DE INSTALACIÓN SON DISTINTOS PARA ETABS Y PARA SAP2000, A CONTINUACIÓN SE DA UN RESUMEN RAPIDO DE SU INSTALACIÓN Y UTILIZACIÓN, PERO SI LE QUEDAN DUDAS, DEBE VER EL VIDEO QUE SE MUESTRA AL FINAL.



INSTALACIÓN SAP2000

No requiere instalarse para sap2000, solo se descomprimen los archivos, y se puede utilizar según se explica a continuación:

1) Después de haber terminado su modelo en sap2000, ejecute el archivo CSIDetailing.exe y luego haga clic en Sap2000, y esto abrirá el programa de nuevo, pero le pedirá que abrá un archivo de modelo existente:

(note que hay un menu adicional que dice "Barras en Sap2000", el cual sirve para agregar otro tipo de barras que no esten en nuestro modelo y es opcional)

Se mostrará su modelo abierto, y ahora el plugin le preguntará si quiere ejecutar el diseño, haga clic en YES

Después el plugin le abrirá otra ventana, por si quiere modificar el tipo de varilla (diametro), haga después clic en START, para que le abra otra ventana, que le pedirá que escriba el nombre de su archivo de plano.



Con esto el plugin ha finalizado, y solo debe abrir su plano en su editor CAD de preferencia.



INSTALACIÓN PLIGIN EN ETABS: Seguir los pasos siguientes



EJECUTAR PLUGIN

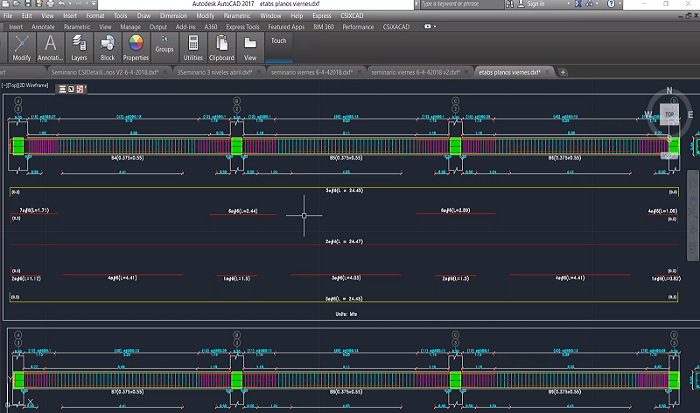

PLANOS





VIDEO:



Para solicitarlo, solo llene el siguiente formulario:

https://goo.gl/forms/B3C1sodO2SK21YUA3
