3.11. - DETERMINACIÓN DE LAS SECCIONES DE CARRETERA.



La determinación de las secciones de carretera, es un procedimiento sencillo pero laborioso, ya que a cada veinte metros de nuestra línea del camino, se tendrá que determinar veinte metros a la izquierda y veinte metros a la derecha la intersección de las curvas de nivel, el objeto que sean veinte metros los que se tengan que determinar hacia los lados, obedece a que por disposición federal, todos los caminos de carreteras federales comprenden veinte metros hacia la izquierda y derecha del centro del camino.



A continuación se ilustra la determinación de las secciones de carretera de un tramo cualquiera de doscientos metros.



Secciones de trazo de carretera.

114.15

115.2

116.0

115.85

20.0

0.00

15.5

20.0

114.0

115.1

116.0

115.9

20.0

20.0

16.0

20.0

113.75

114.0

115.0

116.0

115.92

20.0

17.0

40.0

18.0

20.0

113.6

114.0

114.75

116.0

20.0

15.0

60.0

20.0

113.5

114.0

114.62

115.85

20.0

14.0

80.0

20.0

113.4

114.0

114.55

115.65

20.0

14.0

100.0

20.0

113.5

114.0

114.54

115.55

20.0

15.0

120.0

20.0

113.6

114.0

114.51

115.5

20.0

18.0

140.0

20.0

113.82

114.0

114.42

115.20

20.0

16.2

160.0

20.0

113.78

114.0

114.3

114.9

20.0

12.1

180.0

20.0

113.2

114.0

114.7

114.6

20.0

6.05

200.0

20.0

Las secciones antes determinadas, son necesarias para el calculo de la curva masa, en estas se ubicara nuestro camino como se muestra a continuación, con una sección tipo para carreteras D,C,B y A2.



Otro de los aspectos por lo que es necesario la determinación de las secciones de construcción, es el hecho de que esta son los indicadores de la cantidad de corte y terraplén necesarios en el camino.

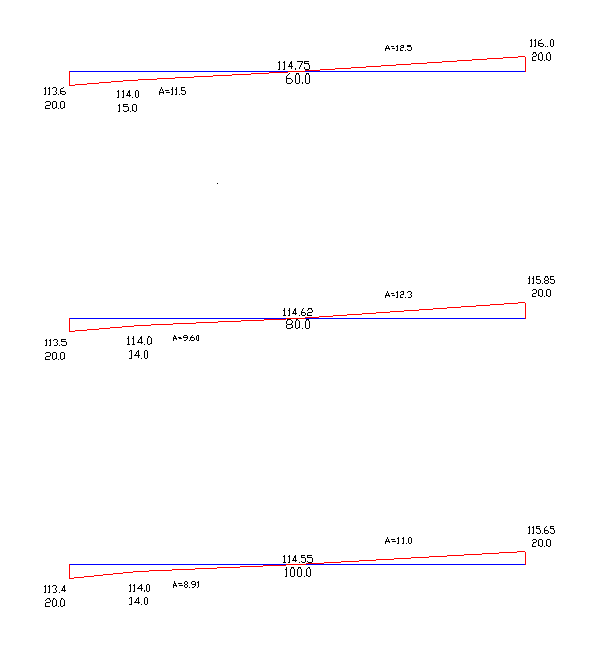

Calculo de las áreas de sección.
