3.3. - LINEA DEFINITIVA.



El proyecto definitivo del trazo se establecerá sobre el dibujo del trazo preliminar, por medio de tangentes unidas entre sí, a traves de sus PIS o puntos de intersección que se utilizaran para ligar las tangentes a traves de curvas horizontales; cuanto más prolongadas se tracen las tangentes sé obtendrá mejor alineamiento horizontal con la consecuencia que marcarlas prolongadas implica un mayor movimiento de volúmenes, por lo que se intentara ir compensando esta línea del lado izquierdo y derecho donde sea posible y cargar la línea hacia el lado firme donde sé presenten secciones transversales fuertes cada vez que en el plano la línea de proyecto cruce la línea preliminar, se marcara este punto L y su cadenamiento , y con transportador se determina el ángulo X de cruce. En el caso de que no se crucen estas líneas, se medirá cada 500 metros o cada 1000 metros, la distancia que separa a una y otra para determinar los puntos de liga con los que iniciara el trazo definitivo en el campo.



Cuando se encuentra dibujado en planta el trazo definitivo, podemos antes de trazarlo en el campo dibujar un perfil deducido, de acuerdo con los datos que tenemos de la poligonal de apoyo y las curvas de nivel.



El procedimiento para dibujarlo es diferente al que se utiliza con un perfil normal ya que a cada estación ubicada en la línea teórica del camino se le asigna la elevación de la curva de nivel en este punto. Con este perfil tenemos una idea más clara de cómo se compensaran los volúmenes según el trazo propuesto e inclusive tener unas secciones deducidas para suponer un volumen.



Una vez dibujado el trazo definitivo se procede a trazar en el campo para corregir algún error o mejorar lo proyectado.



El tener trazada la línea en el terreno requiere del uso de referencias en los PI, PC, PT, y PST, para poder ubicarlos nuevamente cuando por alguna circunstancia se pierden los trompos o estacas que indican su localización, ya sea por un retraso o construcción del camino.



Para referenciar un punto se emplea ángulos y distancias medidas con exactitud, procurando que las referencias queden fuera del derecho de vía.



Se dejaran referenciados los puntos que definen el trazo como PI, PC, PT y PST, que no disten entre sí mas de 500 metros.



Los ángulos se medirán en cuadrantes, tomando como origen el eje del camino y en los PIS el origen será la tangente del lado de atrás y la numeración de los puntos de referencia se hará en el sentido de las manecillas del reloj de adentro hacia fuera y comenzando adelante y a la derecha del camino, cuando menos se tendrán dos visuales con dos P. R. Cada una, como visuales podrán emplearse árboles notables, aristas de edificios, postes fijos, etc. en caso de no encontrar ninguno de estos se colocaran trompos con tachuela en cada punto y junto una estaca con el numero de referencia del punto y su distancia al eje del camino.



Una vez que sé ubicado el trazo preliminar en los planos topográficos, y también así decidido el tipo de camino que será necesario construir, es necesario definir algunas de las características importantes de la carretera como lo son, Velocidad de proyecto, Grado máximo de curvatura, Longitudes, Sobreelevacion, y muchas otras de gran importancia.



Es necesario revisar que en todo momento la pendiente de nuestro trazo definitivo nunca sea mayor que la pendiente máxima permitida.



Con la siguiente tabla de clasificación y características realizada por la Secretaria de Comunicaciones y Transportes, es fácil ubicar todas y cada una de estas características.



Para poder explicar con mas facilidad algunos de los puntos mencionados en esta tesis, se ejemplificara durante las siguientes paginas algunos de las soluciones posibles.



Se ha elegido un camino tipo "C" para la realización de algunos ejemplos, con las siguientes características de carretera.



    • TDPA de 500 a 1500 unidades

    •



    • Tipo de terreno: plano

    •



    • Velocidad de proyecto de 70 km/h

    •



    • Distancia de visibilidad de parada de 95 mt

    •



    • Distancia de visibilidad de rebase de 315 mt

    •



    • Grado máximo de curvatura de 7.5

    •



    • Porcentaje de pendiente en curvas verticales en cresta de 20

    •



    • Porcentaje de pendiente en curvas verticales en columpio de 20

    •



    • Longitud mínima en curvas verticales de 40 mt

    •



    • Pendiente gobernadora de 5%

    •



    • Pendiente máxima de 7%

    •

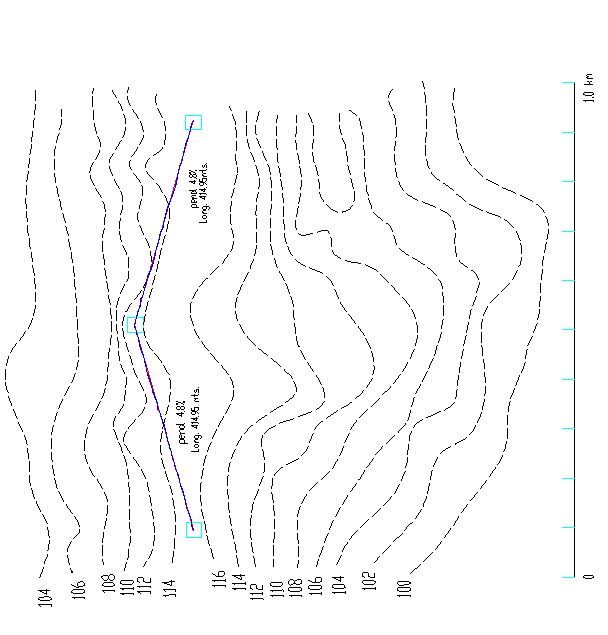

Línea definitiva

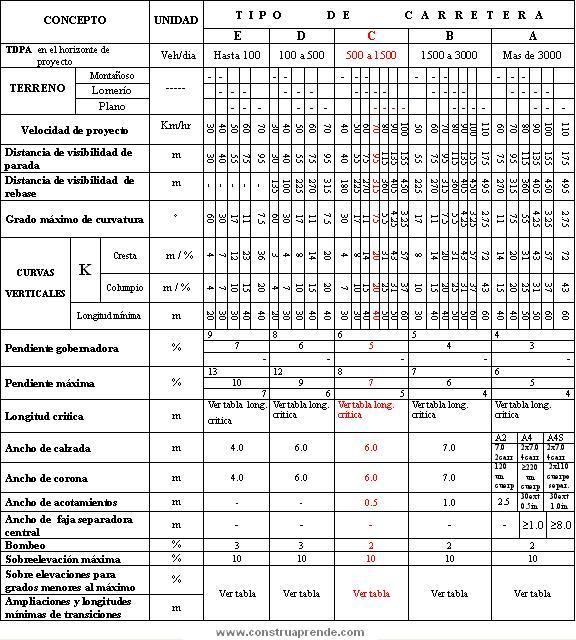

CLASIFICACION Y CARACTERÍSTICAS DE LAS CARRETERAS
