MATERIA: DISEÑO DE ESTRUCTURAS DE ACERO Y DE CONCRETO
TRABAJO FINAL: DISEÑO ESTRUCTURAL DE UN EDIFICIO PARA OFICINAS DE 3 NIVELES

UNIVERSIDAD NACIONAL AUTÓNOMA DE MÉXICO

Presentaron:

Rocha Espinoza Juan Carlos
Resendiz Guerrero Juan Felipe
Forcada Quezada Iván
Barrios Galván Ma. Guadalupe





JUSTIFICACIÓN DEL PROYECTO

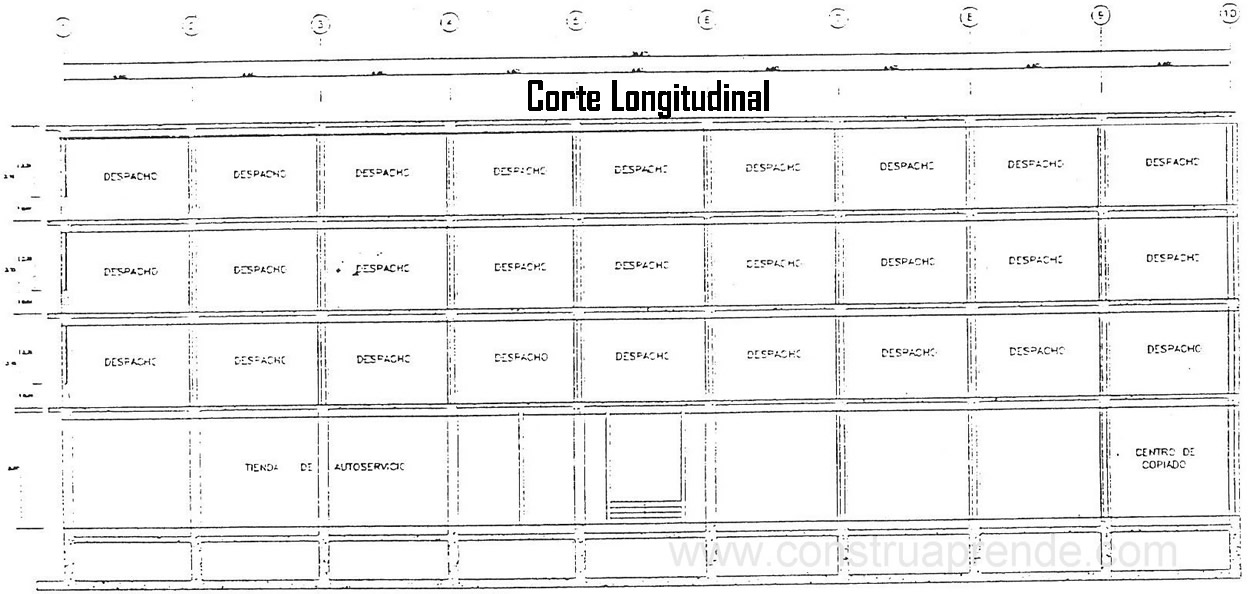

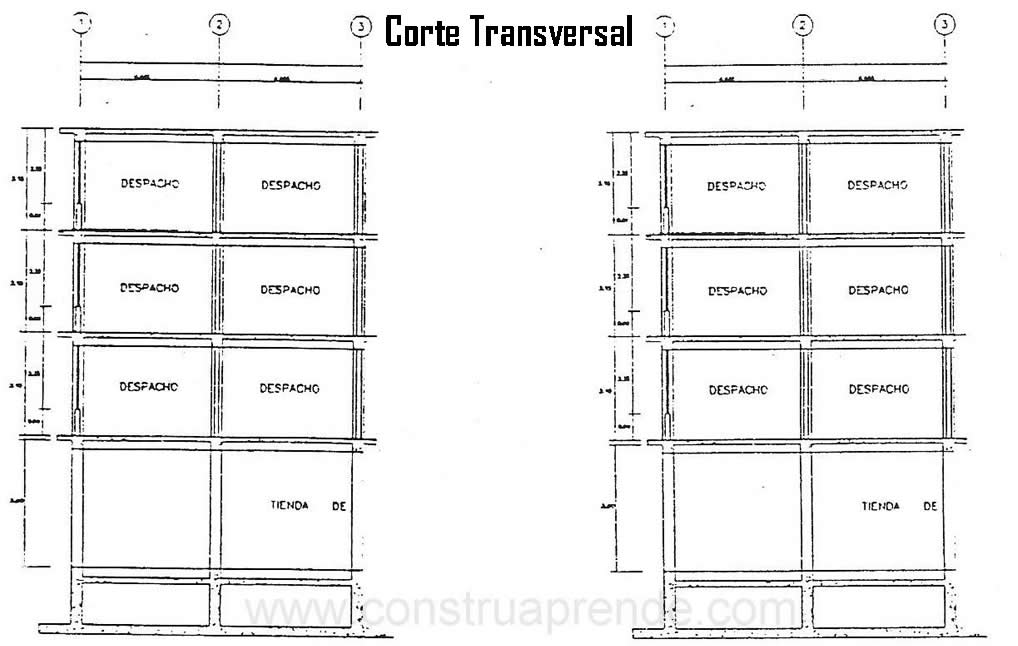

El proyecto que se presenta, es un edificio, estilo colonial, consta de cuatro niveles que integran un área construida de 376.32 m2, con una altura de 15.75 mts.

La construcción del edificio tiene como fin primordial centralizar la organización de la empresa propietaria, para lo cual se utilizará uno de los niveles, los dos niveles subsecuentes serán destinados al arrendamiento de oficinas y la planta baja se usará para el establecimiento de un centro comercial.



MEMORIA DESCRIPTIVA ARQUITECTÓNICA

El proyecto arquitectónico, cumple con los requerimientos establecidos en el RCDF 93, garantizando de esta forma las condiciones de habitabilidad, funcionamiento, higiene, seguridad estructural, integración al contexto - imagen urbana de los edificios del D.F."

En el aspecto estructural el proyecto arquitectónico permite una estructuración eficiente que resiste las acciones que pueden afectar la estructura, haciendo especial atención a los efectos sísmicos, cumpliendo de esta forma con el art. 176 del R.C.D.F.

En lo que respecta al art. 174, el proyecto queda clasificado en el subgrupo B1 por tratarse de un edificio cuyo uso es para oficinas y comercio y estar ubicado en una zona III (lagos).



ESTRUCTURACIÓN DEL EDIFICIO:

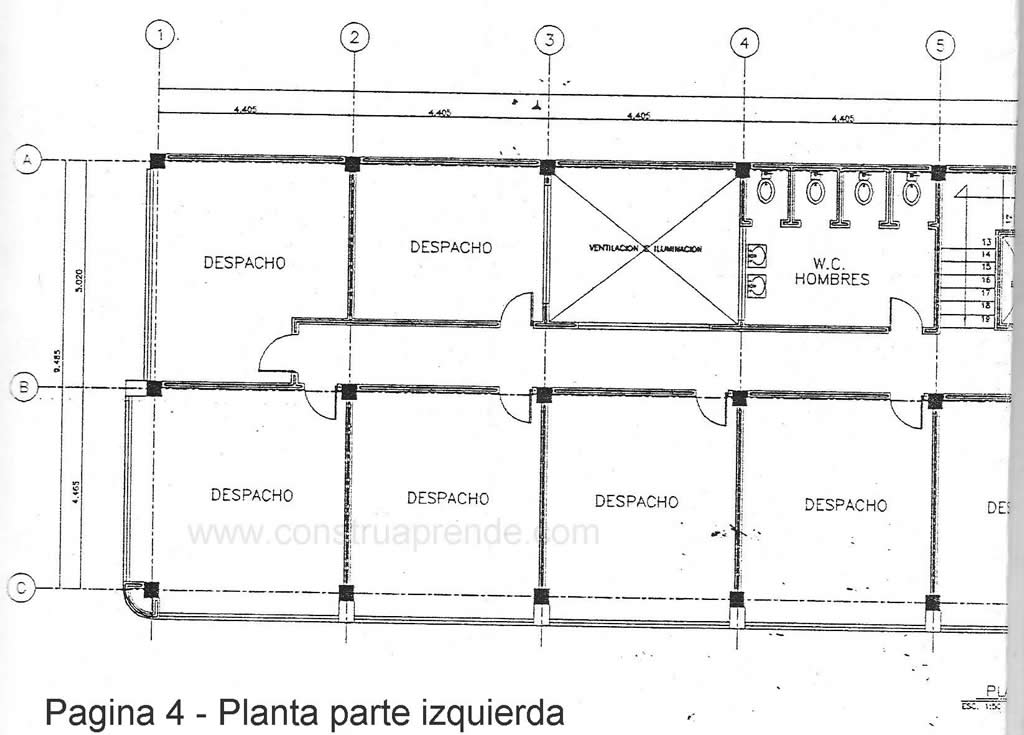

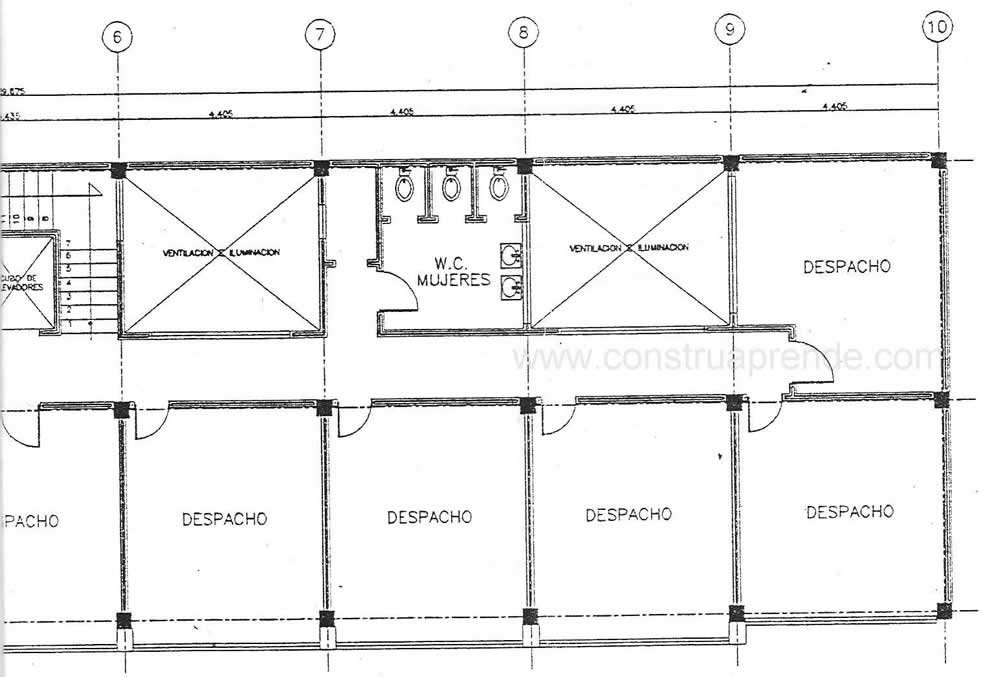

Edificio de oficinas de forma rectangular, con estructura  reticular de acero A-36, f'c=250 kg/cm2, formada por vigas de perfil IR; para la unión de vigas se utilizará soldadura tipo E-6018 calculada de acuerdo con las especificaciones establecidas en los planos correspondientes.

La selección del material se hizo de acuerdo a las especificaciones establecidas por la American Society for Testing Materials (ASTM)

El diseño de la estructura fue realizado cumpliendo con las normas del RCDF 93, Las NTC de Acero y el manual de construcción en acero del IMCA.

También se utilizó el programa de computación Mp y C, para el análisis de los marcos que conforman la estructura.



B ) Instalaciones Eléctricas:

La instalación eléctrica se ejecutará conforme al plano correspondiente de salidas, tuberías y alambrado, sometiendo a cada una de sus partes a las exigencias del Código Nacional Eléctrico y al Reglamento para instalaciones vigente. Hecha la aclaración de que no deberán hacerse modificaciones en la obra, con respecto a los planos aprobados del proyecto respectivo que alteren el número de circuitos, número de salidas, calibres de conductores, diámetros de tubería, distribución general de ramales y alimentaciones, capacidad de tipo de tableros e interruptores, sin previa autorización por escrito, del supervisor.



DISEÑO CONTRA SISMO

Se calcula la estructura para que sea segura contra sismo, cumpliendo en su diseño con las especificaciones establecidas en el RCDF 93.

De acuerdo con el art. 238, la estructura se diseño utilizando el método estático, que permite analizarla bajo la acción de 2 componentes horizontales ortogonales no simultaneas del movimiento del terreno, calculando las fuerzas sísmicas, deformaciones y desplazamientos laterales de la estructura, incluyendo sus giros por torsión y teniendo en cuenta los efectos de flexión de sus elementos, permitiendo que la estructura y su cimentación no alcancen ningún estado limite de falla o de servicio. Aunado a este diseño la forma rectangular y la simetría del edificio permiten mayor seguridad ante los sismos.













Ver Memoria del Trabajo a continuación:

Trabajo 14: Diseño Estructural de un edificio oficinas by Forcada Ivan

Descargar
