7.- TIPOS DE PILOTES Y SU CONSTRUCCIÓN



Formas De Los Pilotes.

Los constructores a través del tiempo han probado y usado con éxito variable, muchas formas y tipos de pilotes. Cada forma ha tenido, probablemente, éxito bajo ciertas condiciones; sin embargo, el uso de cierto tipo o forma de pilote que ha dado buen resultado en una obra, puede que no tenga éxito en una situación diferente. En los Estados Unidos de América las compañías constructoras que tienen grandes y bien equipadas organizaciones para la hinca de pilotes usan, en general, unos pocos tipos y formas de pilotes.



Cuatro formas básicas se usan comúnmente: primera, sección transversal uniforme en toda la longitud del pilote; segunda, base o punta ensanchada; tercera, forma cónica y cuarta, tablestaca.



El pilote de sección uniforme puede presentarse en varias formas: sección circular, cuadrada, octagonal, estriada, y H. La sección uniforme hace que la resistencia del pilote como columna sea uniforme de la punta a la cabeza y que el rozamiento superficial este bien distribuido en todo el fuste. Se adapta bien para hacer juntas y cortes, ya que todas las secciones del pilote son iguales.

Con objeto de aumentar la resistencia en la punta y la fricción en la porción inferior del pilote, se han usado diferentes formas de ensanchamiento de la punta. En una se usa una punta grande prefabricada que se une a un pilote cilíndrico, mientras que en otra se forma un bulbo de concreto que es forzado dentro del suelo en la punta del pilote. Los pilotes de esta ultima forma han demostrado ser muy efectivos para desarrollar resistencia en la punta en suelos cohesivos compactos y aun en arenas sueltas. Tienen poco valor como pilotes de fricción y una ligera ventaja sobre los de sección uniforme, cuando se usan como pilotes resistentes por la punta, en roca.



La forma cónica se origino con el pilote de madera, que esta de acuerdo con la forma natural del tronco del árbol; sin embargo, esta forma ha sido imitada en pilotes de hormigón y de acero para hacer más fácil la construcción. Los pilotes cónicos son útiles para compactar arenas sueltas debido a su acción de cuna, pero en otros casos pueden ser menos efectivos que los de sección uniforme. Tanto la resistencia en la punta como la fricción lateral en la porción inferior del pilote cónico son bajos porque el área de la punta y el área superficial del pilote son pequeñas. El resultado es que los pilotes de forma cónica resistentes por la punta requieren mayor longitud que los de sección uniforme para soportar la misma carga. Los pilotes cónicos que dependen de la fricción para soportar la carga, pueden transmitir una gran parte de la misma a los estratos superiores más débiles, con lo cual se producen asentamientos inconvenientes.



Las tablescas son relativamente planas y de sección transversal ancha, de manera que cuando se hincan unas a continuación de otras forman un muro. Se fabrican muchas formas diferentes de tablestacas en madera, concreto y acero, para fines determinados, como son las ataguías, los muelles, los muros de sostenimiento de tierras y rastrillos impermeables; algunas tienen forma de arco y otras sección transversal en Z para darles mayor rigidez y la mayoría de los tipos se fabrican con conexiones o enclavamientos, que sirven para unirlas entre sí formando un muro que impide el paso del suelo.



Los pilotes que son huecos tienen, sobre los que no lo son, la ventaja de que pueden ser inspeccionados en toda su longitud después de hincados. Durante la hinca los pilotes se pueden desviar de la vertical, encorvarse o doblarse en ángulos cerrados o pueden danarse por una hinca excesiva.



Los pilotes huecos se pueden inspeccionar dejando caer en su interior una llama brillante o reflejando los rayos del sol con un espejo; pero en las otras formas hay que suponer que están correctos sin poder comprobarlo. Por lo tanto en los pilotes que no se pueden inspeccionar deben usarse factores de seguridad más altos. Los pilotes huecos que se hincan con los extremos abiertos y en los que después se extrae el material del interior, permite examinar el suelo situado debajo de la punta del pilote. Cuando un pilote con el extremo abierto se apoye en una roca de superficie irregular, se puede allanar la superficie de la roca rebajándola y, si se encuentra que el pilote se va a apoyar en una piedra que esta mas arriba que el estrato indicado para soporte del pilote, se puede barrenar la piedra o dinamitarla para que el pilote pueda llegar a la profundidad requerida.





Pilotes De Madera



La madera es uno de los materiales mas usados para pilotes, porque es barata, fácil de obtener y fácil de manipular. Algunas clases de maderas apropiadas para pilotes se encuentran disponibles en casi todas partes del mundo. El abeto, el pinabeto y el pino, pueden tener hasta 30 m de longitud, el roble y otras maderas duras hasta 15 m, el pino del sur hasta 25 m y el palmito; todas estas maderas se emplean comúnmente para pilotes. Los pilotes de madera no sometidos a tratamiento alguno, que este completamente embebidos en el suelo debajo del nivel del agua, se conservan sanos y duran indefinidamente. Cuando en 1902 se derrumbo el campanil de San Marcos en Venecia se hallo que los pilotes de madera que tenían mil anos estaban en tan buenas condiciones que se dejaron en su lugar y se usaron como soporte de la nueva torre. Los pilotes de madera sanos, que han estado bajo el agua por muchos anos se deben dejar secar antes de volverlos a hincar, porque cuando se secan las fibras de madera se vuelven enjuntas y frágiles.



La madera que no haya sido sometida a tratamiento y este situada por arriba del nivel freatico se pudre y arruina por las termitas y otros insectos. En agua salada la madera puede ser atacada por horadadores marinos. Hay muchos tipos de horadadores marinos, la mayoría pertenece a los crustáceos (langostas y cangrejos) o a la de las ostras y almejas. La limnoria, que es un crustáceo de la familia del cangrejo, destruye la madera de afuera hacia adentro, dejando el pilote como si fuera una aguja de madera. El teredo, que es un molusco, de la familia de las almejas, destruye la madera de adentro hacia afuera; se introducen en el pilote por una pequeña abertura y destruye su interior dejándolo hueco. Se puede hacer que los pilotes de madera duren mas somentiendolos a un tratamiento con cloruro de zinc, sulfato de cobre y otros productos químicos patentados. La impregnación con creosota es uno de los procedimientos más eficaces y de mas duración para la protección de los pilotes de madera.



Generalmente se emplea de 200 a 400 Kg. de creosota por m3 de madera (12 a 25 libras por pie cubico) que se introducen por un procedimiento de vacío y presión. En las áreas donde el ataque de los organismos marinos es muy severo, se protegen los pilotes sometidndolos a un tratamiento que es una combinación de arseniato de cobre seguido por alquitrán de hulla y creosota; ambas substancias, aplicadas bajo calor y presión, son necesarias para que los pilotes se conserven en agua salada entre 15 y 25 años.



Los pilotes de madera sufren grandemente por un exceso de hinca; en la cabeza se separan las fibras y el fuste puede llegar a rajarse o romperse, cuando encuentran una gran resistencia a la hinca. En la construcción de una esclusa en el río Mississippi fue necesario hincar varios miles de pilotes de madera a través de un estrato de arena cementada que no se había descubierto. Una excavación posterior puso en relieve que muchos de los pilotes se habían astillado y roto. Fue necesario, posteriormente, perforar con una viga de acero el estrato cementado antes de hincar los pilotes de madera.


Los pilotes de madera pueden soportar con seguridad de 15 a 30 toneladas por pilote. Se han utilizado pilotes de madera para cargas de 45 toneladas métricas o más y los ensayos de carga han demostrado que pueden soportarlas con seguridad. El problema principal, en estos casos, es que hay que estar seguro que la calidad estructural de la madera es uniforme y alta para que no haya peligro de que se rompan durante la hinca. El bajo costo del material y la hinca, se hacen a menudo del pilote de madera la cimentación más barata por toneladas de carga.





Pilotes Prefabricados



Los pilotes prefabricados de concreto tienen el fuste de sección uniforme circular, cuadrada y octagonal, con refuerzo suficiente para que puedan resistir los esfuerzos que se producen durante su manipulación. Los tamaños más pequeños tienen de 20 a 30 cm de ancho y son generalmente sólidos; los tamaños mayores son sólidos o huecos para reducir el peso. El uso del pretensado en los pilotes de hormigón permite tener la resistencia necesaria con paredes de espesores relativamente delgados; pilotes huecos de 140 cm de diámetro y paredes de 10 cms de espesor, similares a los tubos de hormigón, generalmente se han usado cuando se ha requerido gran rigidez y alta capacidad de carga.



Los pilotes de concreto prefabricados se usan principalmente en construcciones marinas y puentes, donde la durabilidad bajo condiciones severas de intemperie es importante y donde los pilotes se extienden fuera de la superficie del terreno como una columna sin soporte lateral.



En este ultimo caso el refuerzo se proporciona de acuerdo con su condición de columna. Las longitudes corrientes de los pilotes sólidos pequeños varían entre 15 y 18 m y para los pilotes largos, huecos, se puede llegar hasta 60 m. La carga típica para los pilotes pequeños esta entre 30 y 50 toneladas y para los pilotes grandes hasta mas de 200 toneladas.



El uso de los pilotes prefabricados esta limitado por dos factores: primero, son relativamente pesados si se les compara con otros pilotes de tamaño similar. Segundo, es dificultoso cortarlos si resultan demasiado largos y es aun más difícil empatarlos para aumentar su longitud.





Pilotes De Concreto Fabricados "In Situ" (Parte 1)



Los pilotes de hormigón fabricados "in situ" son los que más se usan para cargas entre 30 y 60 toneladas. Estos tipos de pilotes se pueden dividir en dos grupos: pilotes con camisa o tubo de entibacion en los que un tubo de metal de paredes delgadas se hinca en el terreno y sirve de molde y pilotes sin tuvo de estibación, en los que el hormigón se coloca en un agujero hecho previamente en el suelo, quedando el hormigón finalmente en contacto directo eon el suelo.



Hay muchas clases de cada uno de estos pilotes y será instructivo para el ingeniero estudiar los catálogos de los constructores de obras de pilotaje, para ver los diferentes métodos de construcción.



El pilote Raymon normal es uno de los primeros tipos de pilote con tubo de entibacion. Es un tubo de metal de pared delgada de 20 cm (8 plg) de diámetro en la punta, que aumenta a razón de 3.3 cm por metro de longitud (0.4 pulg por pie) se hinca en el terreno por medio de un mandril al que se ajusta al tubo perfectamente; después se extrae el mandril y el agujero cónico recubierto por el tubo se rellena de concreto. Este pilote se emplea para longitudes hasta sé 12 metros y cargas de 30 a 40 toneladas.



El pilote Raymond escalonado consiste en una serie de tramos de tubos cilíndricos hechos de laminas corrugadas de metal; cada tramo tiene 2.40 m (8 pies) de largo y un diámetro de 2.54 cm (1 pulg) mayor que el del tramo inferior y se enroscan para formar un tubo continuo. El diámetro mínimo en la punta es de 22 cms (8 5/8 plg), pero se pueden usar puntas de diámetro hasta 34 cms (13 3/8 plg) empezando el pilote con tramos cilíndricos mayores. El pilote se hinca con un mandril que no queda ajustado al tubo y que empuja contra la punta del pilote y el anillo que se forma en la unión de cada tramo. Se usa en longitudes hasta de 29m (96 pies) y cargas de 40 a 75 toneladas, dependiendo del diámetro de la punta.



En el pilote cobi y en el pilote Hercules se emplea un tubo cilíndrico de metal corrugado similar a un tubo para drenaje, de 20 a 53 cm (8 pulg a 21 pulg de diámetro interior). El tubo se hinca por medio de un núcleo cilíndrico de acero que puede expansionarse para sujetar firmemente el interior del tubo y sus corrugaciones. El núcleo del pilote tipo Cobi se expansiona por presión de aire en un tubo de goma, mientras que en el tipo Hercules la expansión se produce por acuñamiento mecánico. Son posibles longitudes hasta 30m (100 pies).



El pilote Unión Monotube consiste en un tubo de acero de fina pared estriada que se hinca en el terreno sin la ayuda de núcleo o mandril. El estriado de la fina pared del tubo le da suficiente resistencia para que pueda soportar los esfuerzos de la hinca sin pandeo. Se emplea en longitud hasta de 37 m (125 pies) y cargas de 30 a 60 toneladas. Son especialmente apropiados para trabajos pequeños, porque no requieren equipos especiales de hinca, como es el mandril.

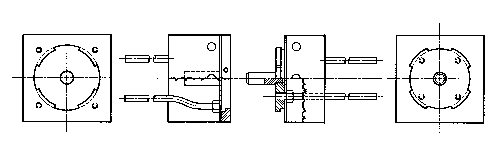

Figura.- Junta de pilote tipo Hércules



Se usan muchas clases de pilotes prefabricados "in situ" con tubos de entibacion de paredes delgadas. En el pilote de punta de botón (button bottom) se coloca una punta prefabricada de hormigón de 45 cm (18 plg) de diámetro en el extremo inferior de un tubo de entibacion corrugado de 30 cm (12 plg) de diámetro. Después de sacar el mandril se rellena el tubo con hormigón para hacer un pilote sin solución de continuidad. Esta forma de pilote tiene gran resistencia por la punta, pero poca resistencia por fricción, ya que esta se reduce debido a que el agujero de 45 cm que abre la punta es mayor que el diámetro del fuste.



Los pilotes con tubos de entibacion de paredes delgadas tienen muchas características comunes. Generalmente no se refuerzan, porque están en compresión cuando soportan cargas verticales; sin embargo, si el pilote va a estar sometido a tracción o flexión, se puede reforzar con barras colocando estas antes de verter el hormigón. No es usual que se considere la fina pared del tubo como parte del refuerzo, porque es posible que se destruya por corrosión. Estos pilotes son fáciles de cortar, si resultan largos o aumentar su longitud durante la hinca soldándoles otro tubo. Se pueden inspeccionar después de colocados y comprobar su rectitud.

El tubo de entibacion impide que el agua y el suelo se mezclen con el concreto fresco, con lo cual se estará seguro que el fuste tendrá una calidad uniforme. Algunas veces los tubos de paredes delgadas se dañan durante la hinca por obstrucciones que los cortan o que estiran las corrugaciones, lo cual reduce su resistencia o puede plegarse debido a la presión lateral muy elevada que se desarrolla en las arcilla resistentes y las arenas densas.



El pilote de concreto sin tubo de entibacion permanente, se fabrica con uno temporal. Un tubo de acero de entibacion se hinca primero en el terreno; se impide que el suelo se introduzca en el tubo colocando en el extremo inferior de este un tapón de hormigón prefabricado o una plancha de metal sostenida por el núcleo. Después de la hinca se saca el núcleo y se rellana el tubo con concreto. Se coloca el núcleo dentro del hormigón y se va sacando el tubo mientras que el núcleo fuerza al hormigón contra el suelo e impide que sea arrastrado al levantar el tubo. El pilote de bulbo se fabrica de manera similar, excepto que el tubo se rellena parcialmente de concreto al principio; después se levanta la camisa una cierta cantidad y el núcleo se fuerza hacia abajo a golpes de martillo, lo cual fuerza al hormigón para formar un bulbo. Después que se ha formado el bulbo se rellena la camisa de concreto y se extrae seguidamente quedando formado así el pilote de bulbo o pilote de pedestal. Los pilotes sin tubo de entibacion generalmente no se refuerzan. Sin embargo, los pilotes de bulbo son excelentes para resistir tracciones, pero en estos casos es necesario reforzarlos.



Los pilotes sin tubo de entibacion fabricados con uno provisional, son apropiados para suelos de arenas sueltas y arcillas firmes, porque en estos casos la presión lateral que se desarrolla no comprime el concreto fresco que no esta protegido. Longitudes de 18m (60 pies) y cargas de 30 a 75 toneladas son los limites usuales de estos pilotes. Los pilotes sin tubo de entibacion requieren equipos pesados para la hinca y aparatos especiales para extraer el tubo por lo que son económicos solamente en trabajos que por magnitud justifiquen estos gastos iniciales de equipo.



El pilote Franki es un pilote de concreto sin tubo de entibacion que se fabrica apisonando una carga de hormigón seco en el extremo interior de un tubo de 21 cms (20 plg) de diámetro de manera que el hormigón se agarra a las paredes del tubo y forma un tapón. Una masa de 3200 Kg. cayendo de 3 a 6 m de altura en el interior del tubo fuerza al tapón en el terreno y arrastra el tubo hacia abajo por fricción. Cuando se alcanza el nivel del suelo resistente se fija el tubo al equipo de hinca y se expulsa el tapón de concreto del extremo del tubo para formar un bulbo de mas de 90 cms de diámetro. El tubo se va levantando a medida que se depositan cargas sucesivas de concreto, que apisonadas forman un fuste rugoso por arriba del bulbo o pedestal.



La longitud de estos pilotes puede ser hasta 30m (100 pies) y las capacidades de carga típicas son entre 100 y 1000 toneladas. Cuando se refuerzan son excelentes pilotes para tracción.

Existen varios tipos de pilotes que se fabrican barrenando el suelo sin colocar tubo de entibacion. El pilote Augercast, (barrenado y vaciado simultáneos), se fabrica perforando el suelo con una barrena continua, cuyo vástago central es hueco. La velocidad de perforación es tal que la barrena mas bien se atornilla en el terreno que expulsa el suelo; por lo tanto, el agujero se queda lleno del propio suelo hasta que se alcanza el estrato resistente.



Cuando se llega a ese punto se saca la barrena desatornillandola lentamente y al mismo tiempo se bombea un mortero fluido de arena y cemento a través del vástago de la barrena. La velocidad de extracción de la barrena se controla para tener siempre una presión positiva en el mortero y poder llenar el agujero, evitar que se derrumben las paredes del mismo y para que el mortero penetre unos centímetros dentro de la arena suelta o grava. El pilote que resulta tiene resistencia por la punta y rozamiento lateral, ya que la superficie del fuste es irregular. El procedimiento es económico y no se producen vibraciones, lo cual es una ventaja en las obras de ampliación de edificios y recalces. Las longitudes y diámetros que comúnmente se usan son 18 m y 35 a 45 cm.



Los pilotes por perforación se fabrican barrenando agujeros en el suelo y rellenándolos de concreto. Estos pilotes se pueden usar donde el suelo es suficientemente firme para sostener sin soporte. Los pilotes de este tipo que corrientemente se fabrican tienen un diámetro de 15 cm en adelante y más de 15 m de longitud. (Los diámetros mayores de 56 cm se consideran como pilares).



Es difícil medir la calidad de los pilotes barrenados, a no ser que se hagan ensayos de carga y estos deben hacerse antes de establecer la carga de trabajo final para el proyecto. Después de que se haya verificado la resistencia de los pilotes por los ensayos de carga, es esencial una inspección continua y si se hace algún cambio en el proceso constructivo, deben hacerce nuevos ensayos para comprobar el efecto del cambio.



Pilotes De Perfiles De Acero



Los perfiles estructurales de acero, especialmente los pilotes H y los perfiles WF, son muy usados como pilotes para soportar cargas, especialmente cuando se requiere una alta resistencia por la punta en suelo o en roca. Como el área de la sección transversa es pequeña comparada con la resistencia, se facilita la hinca a través de obstrucciones, tales como las vetas duras cementadas, los viejos troncos de madera y hasta las capas finas de roca parcialmente meteorizada. Los pilotes se pueden obtener en piezas y se pueden cortar o empalmar fácilmente. Los perfiles que ordinariamente se hincan son de 8BP36 al 14BP117 y las cargas de trabajo varían de 40 a 150 toneladas. Se han usado perfiles de ala ancha de hasta 91.5 cms (36 plg) de peralte y también ocasionalmente pilotes formados por canales y rieles de ferrocarril. La longitud la limita la hinca solamente; se han colocado perfiles H de 35.5 cms (14 plg) de mas de 90 m (300 pies) de longitud.



Los perfiles H hincados en roca pueden soportar cargas hasta él limite elástico del acero. En rocas muy duras algunas veces se refuerza la punta del pilote con planchas de acero soldadas al alma del perfil para evitar pandeo local. Loa pilotes H penetran el suelo produciendo un desplazamiento mínimo y produciendo un levantamiento del suelo y presión lateral también mínimos. Cuando los pilotes H se usan para resistir por fricción, como el área entre las alas es tan grande, la falla ocurre por esfuerzo cortante, en planos paralelos al alma de la sección que pasa por las aristas exteriores de las alas y por fricción contra el metal en las caras exteriores de las alas.



Los perfiles estructurales tienen tres desventajas. Primera, son relativamente flexibles y se desvían o tuercen fácilmente si encuentran obstáculos como piedras grandes o boleos. De hecho algunos pilotes H se han desviado tanto que sus puntas han resbalado sobre el estrato resistente en vez de penetrar en él. Segunda, el suelo se empaqueta entre las alas de perfil de tal manera que el área de rozamiento corresponde al perímetro del rectángulo que circunscribe al pilote en vez de al perímetro total de la sección del pilote. Tercera, la corrosión reduce el área efectiva de la sección transversal. En la mayoría de los suelos es suficiente dejar un margen para corrosión de 1.25 a 2.50 mm, porque la dura película de corrosión protege al pilote de futuros ataques. En suelos fuertemente ácidos como los rellenos y la materia orgánica y en el agua de mar, la corrosión es mucho más seria; en estos casos la protección catódica o la inyección de concreto son necesarios para impedir el deterioro del pilote.


Figura.- Secciones de Pilotes de acero



Pilotes De Tubos De Acero

Los tubos de acero rellenos de concreto constituyen excelentes pilotes. En la mayoría de los casos se hincan con el extremo inferior cerrado pon una placa plana o una punta cónica. La placa plana es más económica y tiende a formar una punta cónica de suelo a medida que se hinca el pilote. Unas planchas formando una X soldadas al extremo del tubo ayudan al pilote a penetrar la grava y las capas cementadas y a cortar la capa de roca. Los tubos con el extremo inferior abierto se emplean cuando es esencial un desplazamiento mínimo. Los tacos de suelo que se van introduciendo en el tubo se extraen a intervalos par impedir que se empaqueten y hagan que el pilote se hinque como si estuviera cerrado en la punta.

Tanto los pilotes cerrados como los abiertos se rellenan de hormigón después de hincados (y de extraído el suelo de los abiertos); esto aumenta la resistencia del fuste, porque tanto la resistencia del acero como la del concreto contribuyen a la resistencia de la columna.
Se han hincado tubos desde 27.3 cms (10.75 plg) de diámetro externo y paredes de 4.8 mm (0.188 plg) de espesor hasta 91.4 cm (36 plg) de diámetro y paredes de 12.7 mm (0.5 plg) de espesor, con capacidades desde 50 hasta mas de 200 toneladas. Las longitudes las limita el equipo de hinca; se han colocado pilotes de tuvo hasta de 60m (200 pies) de largo.



Los pilotes de tubo son ligeros, fáciles de manipular e hincar y se pueden cortar y empalmar fácilmente. Son más rígidos que los pilotes H y no se desvían tan fácilmente cuando encuentran un obstáculo. Tienen además la ventaja de poderse inspeccionar interiormente después de hincados y antes de colocar el hormigón.



Al hincar los pilotes de acero la masa debe golpear perpendicularmente sobre el centroide de la sección. Un martillo descentrado o que se bambolee "acordonara" el tubo e inclinara el perfil estructural, lo cual destruye la efectividad del golpe. El contenido de carbono del acero del pilote es importante, porque si es muy alto el pilote se rajara y si es muy bajo se deformara. En una obra donde se hincaron en arcilla 161 Km. (100 millas) de pilotes de tuvo de 27.3 cm (10.75 plg) de diámetro y pared de 6.3 mm (0.25 plg) y con longitudes hasta de 49 m (160 pies) se encontró que los tubos de acero fabricados en frío con el 0.22 por ciento de carbono y el 0.6 por ciento de manganeso eran los que mejor se hincaban.


Figura.- Sección tubo de Pilote de acero



Pilotes Compuestos



Los pilotes compuestos son de una combinación de un pilote de acero o madera en el tramo inferior y un pilote de concreto, fabricado "in situ", en el tramo superior. De esta manera es posible combinar la economía del pilote de madera colocado bajo el nivel del agua subterránea, con la durabilidad del hormigón sobre el agua o combinar el bajo costo del pilote de hormigón fabricado "in situ" con la gran longitud o relativamente mayor resistencia en la hinca del pilote de tubo o de perfil H.



El proyecto y construcción de la unión entre ambos tramos es la clave del éxito en los pilotes compuestos. La cabeza del tramo inferior debe protegerse durante la hinca; la junta entre ambos tramos debe hacerse hermética para que no penetre el suelo o el agua; debe mantenerse una buena alineación entre los dos tramos para evitar que se formen ángulos y la unión o empalme debe ser tan fuerte como la más débil de las partes que une.


Se usan dos métodos para la fabricación de estos pilotes. En uno se hinca totalmente el tramo inferior; el tubo de metal con su núcleo se une al tramo inferior y ambas partes, así unidas se hincan hasta la penetración final. Se extrae el núcleo y se coloca el concreto en el tubo. Un segundo método consiste en hincar primero el tubo de acero; se regirá el núcleo y el tramo inferior se coloca dentro del tubo como un proyectil en un canon. El tramo inferior se hinca hasta mas allá del tubo utilizando el núcleo. El tubo de entibacion de acero para el pilote fabricado "in situ" se coloca dentro del primer tubo y se une al tramo inferior, después de lo cual él prime tubo es extraído y colado al pilote.
Se han usado pilotes compuestos de madera y hormigón de 43 m (140 pies) y de tubos de acero y hormigón de 55m (180 pies) con cargas de 30 a 60 toneladas respectivamente.



Pilotes De Arena



Los agujeros perforados en el suelo y rellenos de arena o escoria triturada, para compactar y drenar el suelo se llaman pilotes de arena o de mecha. Estos pilotes no tienen mas resistencia estructural que la de la arena compacta. Se construyen de la misma manera que los pilotes de concreto sin tubo de entibacion fabricados "in situ", con la diferencia de que el agujero se rellena con un material que facilite el drenaje, en vez de concreto.
