2.- Tipos de Torres para Telecomunicaciones



Estas estructuras pueden variar según las necesidades y las condiciones del sitio en donde se vaya a colocar.

Así, existen desde Torres Arriostradas (torres con tirantes), Torres Auto soportadas, monopolos, mástiles, entre otras, las cuales suelen estar compuestos por perfiles y ángulos de acero unidos por tornillos, pernos o remaches o por medio de soldadura. Estas estructuras podrán ser de diversas alturas, dependiendo de la altura requerida para poder suministrar un correcto funcionamiento.

También la geometría de una estructura, como una torre autosoportada por ejemplo, puede variar según el fabricante de la torre.

Existen actualmente muchas compañías que se dedican a fabricar estas estructuras y muchas de ellas tienen sus modelos optimizados para que se tenga un correcto funcionamiento de la estructura, en donde los perfiles y ángulos varían de tamaño y espesor dependiendo de la altura de la estructura, y del lugar en donde se va a construir, afectando principalmente la velocidad del viento que exista en el lugar en cuestión.



Torres Arriostradas o Atirantadas (Sobre Edificaciones)



Muchas veces se requieren instalar antenas celulares en puntos específicos o regiones, por lo que se recurre a construir torres arriostradas sobre edificaciones existentes. Estas torres cuentan generalmente de tirantes o arriostres a diferentes distancias. El peso que genera la torre sobre la estructura existente no es muy grande, por lo que no le adiciona mucho peso a la edificación, sin embargo, se deben de colocar el apoyo de las torre y sus arriostres sobre columnas y elementos resistentes, porque la descarga de la torre no podría colocarse sobre una losa o algún otro elemento inadecuado, porque este podría fallar. La base de la torre transmitirá un esfuerzo de compresión en donde este apoyada, y los arriostres generalmente transmitirán esfuerzos de tensión.

Los cables o arriostres generalmente se tensan al 10% de su Resistencia, la cual es proporcionada por el fabricante. Asi, por ejemplo, si el cable tiene una resistencia a la ruptura de 4.95 Ton en tensión, entonces se acostumbra tensar los cables a 0.495 Ton. También se pueden tensar los cables con diferentes fuerzas, calculando una tensión tal que el sistema este en equilibrio.

Modelo de la Torre

Cuando al centro de la edificación no se encuentre una columna para poder apoyar la base de la torre, se puede recurrir a la colocación de alguna viga de acero o alguna estructura para que la torre se apoye. Esta estructura podrá ya apoyarse sobre otras columnas de la edificación.



Torres AutoSoportadas



Estas torres se construyen sobre terrenos, en áreas urbanas o cerros, y deberán de contar con una cimentación adecuada para poder resistir las fuerzas a las que están sometidas. La geometría de estas torres depende de la altura, la ubicación y del fabricante de la torre.

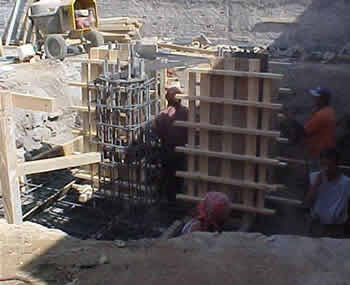

Cimentación para Torre Autosoportada





Torres Tipo Monopolo (Por Estética del Lugar)



Estas estructuras son instaladas en lugares en donde se requiere conservar la Estética, pues son las que ocupan menos espacio, y se pintan de algún color o se adornan para que se permita que la estructura se camuflajee y se simule la vegetación. Como estas estructuras están sobre terrenos, se deberá de construir una cimentación adecuada para resistir los efectos de la misma.

Torre tipo Monopolo y cimentación
