Este modelo es un marco de diez niveles y cuatro crujías, idealizado como una estructura de flexión. En la figura 3.2.1 se muestran las características geométricas y estructurales del marco.







Fig. 3.2.1. Marco STC





En este marco se analizan ocho casos de daño simulado; éstos incluyen todas las columnas de un entrepiso y varias columnas dañadas en entrepisos vecinos. En las figuras 3.2.2.a y 3.2.2b, se presentan los casos estudiados en los que se degradó la rigidez de entrepiso expresada en porcentaje en cada uno de los ocho casos evaluados, modelando el daño como disminución en las propiedades geométricas (área y momento de inercia). Como referencia, al marco original (sin daño) se le denomina STC0, a los marcos con daño inducido se les denomina del STC1 al primer estado de daño al STC8 al último caso estudiado, respectivamente.

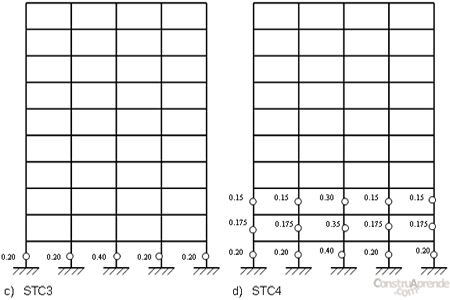

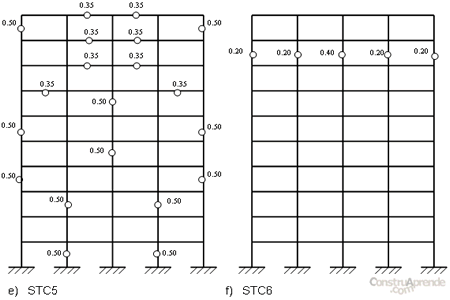

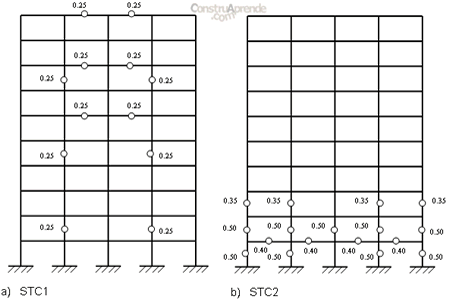

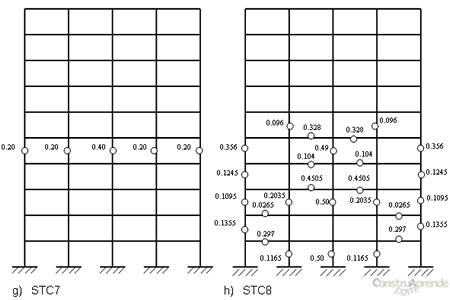

Fig. 3.2.2.a y 3.2.2.b Casos de daño estudiados en el marco STC.
