1.5.1.- INTRODUCCIÓN

La infraestructura de un país y su desarrollo constituyen la plataforma más importante para su crecimiento económico. En este contexto la infraestructura que permite la comunicación por vía terrestre, se ha convertido en un elemento de gran trascendencia de integración nacional, al permitir el desplazamiento de su población a lo largo del territorio nacional y al poner en contacto a productores, distribuidores y consumidores para hacer realidad la actividad económica.

En la actualidad, el sistema carretero nacional alcanza los 240 000 Km. de longitud, de los que destacan por su importancia 46 000 Km., que conforman la Red Federal Carretera. Dentro de este sistema, se cuenta con 6 500, puentes, con mas de 6 m y que en total conforman aproximadamente 200 Km.

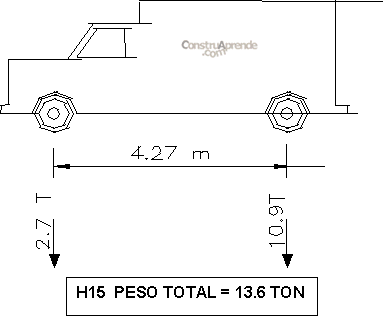

En cuanto a las cargas de diseño, como el 70% de los puentes fueron construidos antes de 1970, se proyectaron, por lo mismo, para un vehículo tipo (H-15) con peso de 13.6 Ton. y carga máxima para un eje de 10.9 Ton.

Publicidad:

De 1950 a 1960, el vehículo de diseño fue el HS-15 de 24.5 Ton. con una descarga máxima por eje de 10.9 Ton. y, a partir de 1970, se adopto un incremento en el peso del vehículo tipo (HS-20), para llegar a una carga total de 32.8 Tons. con una descarga máxima por eje de 14.6 Tons.

A partir de 1980, cargas como la T3-S3, con un peso total de 46 Ton. y otras de mayores pesos están circulando por nuestra red nacional, de tal manera que la normatividad vigente al peso y otras dimensiones de los vehículos, permita mayor carga en los ejes tandem que en el 66% de los reglamentos del ámbito mundial y en los tres ejes nuestro reglamento permite mas carga que el 52% de todos los reglamentos del mundo. Pero es más notable en la doble combinación vehicular compuesta por tractor, semiremolque y remolque (T3-S2-R4) de 77.5 Ton. de peso y descarga máxima por eje de 18 Ton., en la que se supera el 96% de los países.









1.5.2.- DEFINICIÓN Y OBJETIVOS

Se puede definir el termino conservación de estructuras como: El conjunto de operaciones y trabajos necesarios para que una obra se mantenga con las características funcionales, resistentes e incluso estéticas con las que fue proyectada y construida. Y se puede dividir este conjunto de operaciones y trabajos en tres fases. Inspección, Evaluación y Mantenimiento.

Sus objetivos fundamentales son:

1.- Garantizar que el mantenimiento de los puentes de la red puentera se lleve a cabo de una manera optima.

2.- Jerarquizar las necesidades de los proyectos de rehabilitación y de la ejecución de las obras.

3.- Realizar la optimización de los presupuestos anuales.

4.- Ejecutar proyecciones de los requerimientos de presupuesto para un periodo de 5 años.

5.- Optimizar los criterios de evaluación para que los proyectos de reparación de los puentes sean lo mas próspero posible.



1.5.3- NECESIDAD DE CONSERVAR LOS PUENTES

Numerosos puentes de la red nacional de carreteras presentan daños importantes, como consecuencia de la acción agresiva de los agentes naturales y del crecimiento desmesurado de las cargas.

El deterioro causado por los agentes naturales es común a todas las obras de la ingeniería civil y es el resultado de un proceso mediante el cual la naturaleza trata de revertir el procedimiento artificial de elaboración de los materiales de construcción y llevarlos nuevamente a su estado original. De esta manera, el concreto, roca artificial formada por agregados pétreos unidos con cemento y agua, por efecto de los cambios de temperatura, el intemperismo y otros agentes, se agrieta y se desconcha y tiende otra vez a convertirse en arena, grava y cemento separados. Así mismo, el acero, formado por hierro con un pequeño agregado de carbono, es un material artificial inexistente en la naturaleza, que por efecto de la oxidación tiende a convertirse en un material más estable.

Por lo que se refiere a las cargas rodantes, el desarrollo tecnológico ha propiciado la aparición de vehículos cada vez mas pesados en respuesta a la demanda de los transportistas que encuentran más lucrativa la operación de vehículos de mayor peso y, por otra parte, el desarrollo económico se ha reflejado en un notable incremento del parque vehicular. Una gran parte de nuestros puentes fueron calculados para la carga AASHTO H-15 con un peso total de 13.6 Ton., en tanto que el camión T3-S3, autorizado por el reglamento de operación de caminos, tiene un peso legal de 47 Ton. y, frecuentemente, un peso ilegal de 75 Ton. Esta situación explica los daños en las estructuras de pavimentos y puentes, causados por el aumento de las solicitaciones mecánicas al aumentar el peso de las cargas rodantes y por la disminución de resistencia por efecto de la fatiga estructural ocasionada por el efecto de frecuencia en la aplicación de esas cargas.

Por estas razones, las entidades responsables de la operación de redes carreteras deben considerar la conservación de los puentes como una parte obligada de su quehacer a fin de mantener los niveles adecuados de seguridad y servicio de las estructuras.

Desafortunadamente, existe un considerable rezago en la conservación de los puentes que se traduce en un deterioro creciente de su estado físico. Entre las razones que explican, pero no justifican este rezago, pueden señalarse las siguientes:

- Escasez de recursos. La crisis económica en la que se ve inmerso nuestro país, motiva a un considerable descenso del gasto publico y una minimización de recursos disponibles para llevar a cabo la conservación. Por el contrario la crisis debe ser motivo para conservar con mayor esmero la infraestructura existente ya que, de destruirse, seria imposible restituirla por la escasez de recursos.

- Preferencia a la estructura térrea. Los limitados recursos asignados a la conservación de la red se han canalizado en el pasado fundamentalmente a la atención de la estructura térrea (tercerías y pavimentos), debido a que los materiales que la conforman son más vulnerables que los predominantes en los puentes, lo que motiva daños más extensos y más frecuentes. Los materiales de los puentes son ciertamente más durables, pero no son eternos y su falta de conservación puede destruirlos, ocasionando perdidas económicas cuantiosas e interrupciones mas prolongadas del transito que con los pavimentos.

- Impopularidad de la conservación. El crecimiento demográfico, el acceso de grupos cada vez mayores a mejores niveles de vida y la urbanización creciente generan una gran demanda de diversas obras nuevas de infraestructura, ante las cuales la conservación de las obras ya existentes resulta una tarea poco atrayente para la sociedad y sus dirigentes y queda, por tanto, en desventaja en la asignación de recursos.

- Carencia de cultura de conservación. En una sociedad subdesarrollada existe poca conciencia sobre la necesidad de conservar las obras, tanto publicas como privadas. Puede decirse que un índice del desarrollo de una nación podría obtenerse en función de la proporción de recursos asignados a la conservación respecto al gasto total en construcción.

Aun cuando por su longitud, los puentes representan una porción pequeña de la red, constituyen eslabones vitales que garantizan la continuidad del funcionamiento de toda la red. Su colapso ocasiona, frecuentemente, perdidas de vidas y cuantiosas perdidas económicas, tanto por la obra destruida como por la interrupción o demora de la operación. Por estas razones, conservarlos es una necesidad esencial.



1.5.4.- SITUACIÓN DE LA CONSERVACIÓN DE PUENTES EN MÉXICO

En los 40,000 Km. de la red federal de carreteras, existen, aproximadamente, 5,000 puentes con una longitud del orden de 200 Km., que representan una inversión inicial superior a los 8 billones de pesos. De acuerdo con los numerosos estudios realizados en todo el mundo, un nivel mínimo recomendable de inversión para la conservación de estructuras viales es el 2% de la inversión inicial. Lo que conduce a definir un presupuesto anual de 160 mil millones de pesos como mínimo necesario para la conservación de esas obras. Desafortunadamente, por muchos años, por las razones antes mencionadas, los presupuestos asignados fueron nulos o mucho menores a la cifra señalada, lo que ha propiciado una grave acumulación del deterioro.

En una evaluación reciente de los puentes de la red federal, se estimo que, aproximadamente en 3,000 de ellos, el 60% del total, se requerían acciones importantes de rehabilitación.

Es oportuno mencionar que el problema planteado no es exclusivo de México, si no que existe en numerosos países y con mayor agudeza en los países mas desarrollados que tienen estructuras viales más extensas y más antiguas. En los Estados Unidos, por ejemplo, existen en la red federal de carreteras 574,000 puentes, de los cuales 200,000 deben reemplazarse o reforzarse por obsolencia funcional o por insuficiencia estructural, a un costo de 50,000 millones de dólares, que se invertirán en un lapso de 20 años.

Adicionalmente, en Francia, los 6,700 puentes de la red principal de carreteras requieren una inversión anual de 40 millones de dólares durante 20 años. De esta inversión, un tercio se destinara a acciones preventivas de mantenimiento y dos tercios a la rehabilitación o reemplazo del 25% de esas obras.

A pesar de que la construcción y administración institucional de puentes carreteros en México empieza en 1952 con la fundación de la Comisión Nacional de Caminos, es solo hasta 1982 cuando se inician acciones administrativas que consideran el problema global de la conservación de puentes. Antes de esa fecha, solo se emprendían acciones dispersas diferidas a casos puntuales, que en su mayor parte se aplicaban a la reconstrucción de puentes colapsados por socavación durante los temporales.

En 1982, se levanta un inventario de los puentes de la red federal que incluye una evaluación de sus condiciones. Este documento constituye un esfuerzo importante de la Dirección General de Construcción y Conservación de Obra Publica por el control de las estructuras viales a su cargo. Posteriormente, se establecen Residencias de Conservación de Puentes en la mayor parte de los estados y se llevan a cabo numerosas obras de reparación y modernización de puentes. Similares esfuerzos han sido realizados en la ultima década por el organismo Caminos y Puentes Federales de Ingresos y Servicios Conexos, por el Departamento del Distrito Federal y por la empresa de Ferrocarriles Nacionales de México para atender los puentes a su cargo.

Por otra parte, es importante señalar que existen numerosos puentes que se encuentran desprotegidos, porque las entidades que los administran, quizás fundamentalmente por la carencia de recursos, no han realizado acciones sustantivas para su conservación. Se trata de los puentes de las redes estatales de caminos alimentadores y de los puentes de los caminos rurales. Aunque estos puentes soportan, en general, volúmenes de transito mucho menores que los de la red troncal, muchos de ellos tienen una gran antigüedad y un deterioro severo como consecuencia de una escasa o nula conservación, por lo que constituyen un grave peligro para la seguridad publica.




1.5.5.- ESTRATEGIAS Y PROGRAMAS DE CONSERVACIÓN DE PUENTES CARRETEROS

El deterioro de nuestros puentes es debido, principalmente, a factores como: edad, diseño, defectos de construcción, incremento de cargas, medio ambiente adverso y a un mantenimiento inadecuado y diferido.

Sin duda que la capacidad para establecer objetivamente las prioridades y de formular estrategias adecuadas para atenderlas, depende de que se logren programas más eficaces que permitan, en primer termino, preservar la inversión en las estructuras existentes y proporcionar niveles continuos y adecuados de seguridad y comodidad a los usuarios.

En nuestro país hay muy pocos programas establecidos para la conservación de puentes, por lo general cada dependencia que tiene bajo su responsabilidad el cuidado de cierto numero de puentes, tiene un programa que aplica de una forma no muy ambiciosa y mucho menos exitosa.

Caminos y Puentes Federales (CAPUFE), Comisión Nacional de Electricidad (CFE) y la Secretaria de Comunicaciones y Transportes (SCT); tienen sus propios programas de conservación de puentes, aunque son muy parecidos por ser "copiados" de programas de otros países.

El ultimo y más ambicioso de estos programas fue implantado por SCT, firmado en 1992 con el Directorio Danés de Carreteras. Este programa lleva como nombre SIPUMEX. El Sistema de Puentes de México (SIPUMEX) es un sistema que permite contar con un inventario de la totalidad de los puentes de la Red Federal de Carreteras, en el que se incluyen las características, ubicación y estado físico. Ello permite efectuar una priorización de las necesidades de mantenimiento y rehabilitación , con lo que se logra una optimización de los recursos aplicables, atendiendo al mismo tiempo a la seguridad de los usuarios .

La primera fase de SIPUMEX, que se firmo en el año de 1992, esta constituida por las siguientes actividades:

Inventario.
Inspecciones principales.
Inspecciones rutinarias.
Mantenimiento menor y limpieza.
Evaluación de la capacidad de carga.
Jerarquización de los trabajos de rehabilitación.

A mediados de 1993 se firmo el contrato de la Fase 2, cuyos trabajos finalizaron a fines de 1996, esta segunda fase incluía las siguientes actividades:



Inspecciones especiales.

Diseño de reparación de puentes

Diseño y especificaciones para puentes nuevos.

Rutas para transporte pesado.

Mapa de puentes.

Libro de precios (Catalogo de precios unitarios para trabajos de mantenimiento y rehabilitación).

La primera etapa de SIPUMEX, si fue cumplida, dando como resultado un inventario de los puentes de la Red federal de Carreteras, que sumaron 6,150 en total, con datos básicos como: Entidad federativa donde se ubica la estructura, la carretera, el kilometraje, tramo, año de construcción, tipo de superestructura y subestructura, el Transito Diario Promedio Anual (TDPA), etc.

También, resultados de esta primera etapa, fueron, una relación de puentes que requieren reparación urgente según SIPUMEX, con un total de 280 puentes en toda la República Mexicana.

La segunda etapa no llevo completamente a cabo sus objetivos por cuestiones de la economía mexicana y su crisis, por la que paso el país en esos años.

Finalmente, conviene señalar que para que los programas implementados para la conservación de carreteras funcionen, deben cumplir mínimamente los siguientes puntos:

1.- Uniformizar los criterios de inspección de todas las Residencias generales de Conservación de Carreteras.

2.- Actualizar sistemáticamente la base de datos del estado de los puentes, por lo menos una vez al año.

3.- Contar con los recursos necesarios para mantener el sistema en operación, sobre todo recursos financieros, mayor apoyo en los presupuestos para conservación de puentes

4.- Corregir errores y detalles de diseño, conforme se vaya adquiriendo experiencia, en el campo de fallas de puentes, incluyendo el ajuste a las normas de diseño existentes.

5.- Una buena planeación de los programas de conservación de puentes.
