Evidentemente, el sistema más sencillo para aportar datos para el conocimiento del estado de una estructura es la simple observación visual de la misma. Para que de ella puedan extraerse datos útiles deben darse tres condiciones básicas:

- Poder ver: lo que significa poder acceder a todas las partes que se desean inspeccionar, y en su caso ayudar con medios complementarios al ojo humano.

- Saber ver: para lo cual se necesita un equipo de inspección calificado y con suficiente experiencia.

- Saber lo que se quiere ver: es decir, hay que preparar con antelación las inspecciones, estudiando el proyecto, los posibles incidentes ocurridos en la construcción y los informes obtenidos en anteriores inspecciones, si existen.



3.3.1.- MEDIOS HUMANOS.

El manual para la inspección de mantenimiento de puentes preparado por ASSHTO detalla claramente el perfil que debe cumplir el equipo que este a cargo de la inspección y sobre todo el ingeniero a cargo, que debe tener titulación de ingeniero, un mínimo de 10 años de experiencia en inspección de puentes con cierto nivel de responsabilidad y, haber tomado un curso completo de preparación basado en el manual de formación de inspectores de puentes.

Publicidad:

En consecuencia con ello se define que la persona encargada de ocupar ese puesto será responsable de la exactitud de la inspección, el análisis de todo lo que se descubra en las misma y las correspondientes recomendaciones para corregir los defectos.

En referencia al jefe del equipo de la inspección se le exige como mínimo una experiencia de 5 años en tareas de inspección de puentes y haber realizado un curso de preparación como el antes mencionado.

Aunque pueden variar muy ligeramente, estas condiciones son muy similares a las exigidas en otros países.

Esto no hace mas que poner en manifiesto la gran importancia de establecer cursos de especialización para la formación de inspectores, del tipo de los establecidos en Francia y E.U..





3.3.2.- MEDIOS MATERIALES.

En los puentes la estructura, habitualmente estará a la vista, pero en muchos casos será imposible la observación detallada sin unos medios auxiliares de acceso a los distintos puntos de la misma.

Dentro de los medios auxiliares que facilitan la aproximación del personal de la inspección a las distintas partes de la estructura se incluyen desde los medios más rudimentarios y básicos (cuerdas, cinturones de seguridad, escaleras, etc.) a sistemas muy complejos como las pasarelas y canastillas desarrolladas para la inspección de puentes, pasando por sistemas integrados en la propia estructura (agujeros de acceso a pilas huecas, escaleras de acceso y vigas cajón en puentes).

Por lo que se refiere a las pasarelas para la inspección de puentes, existe una multitud de factores que hay que tener en cuenta para diseñar un tipo de estas, como son:

  1. Altura de las pilas.
  2. Accesibilidad de la zona situada bajo el tablero (presencia de cursos de agua navegables o no, de otras vías de comunicación, etc.)
  3. Dimensiones del tablero (anchura total, anchura de aceras, canto máximo y mínimo, etc.)
  4. Existencia de elementos condicionales sobre el tablero, y altura de los mismos (de la misma estructura: - tirantes, péndolas; o de sus elementos auxiliares: - postes de luz, mallas, barreras antiruido, etc.)
  5. Exigencias de seguridad; consideraciones económicas; versatilidad del sistema.
  6. Restricciones al trafico causadas por el sistema de colocado en posición de servicio.
  7. Capacidad portante del sistema y peso del mismo.

A la hora de examinar y comparar posibilidades y rendimientos de los distintos sistemas es necesario tener en cuenta aspectos tales como el peso total, peso máximo que puede soportar el elemento, tiempos de maniobra, zona del puente que resulta accesible con dicho elemento, superficie ocupada por el elemento en posición de servicio, etc.

Por lo que se refiere a las canastillas son equipos de menor costo, pero cuyo mayor inconveniente reside en la necesidad de que exista acceso a la zona situada bajo el tablero del puente, y que habitualmente solo alcanzan a una altura máxima de 20 m.

Existen también sistemas de canastilla que pueden operar encima del tablero, pero siguen con las limitaciones del peso ya que solo pueden situarse en ellas 1 o 2 personas.

Independientemente de los medios auxiliares que facilitan el acceso a las partes de la estructura que se deseen inspeccionar, no deben olvidarse los medios que sirven de auxilio a la propia vista humana, y pueden encuadrarse dentro de estos medios auxiliares: plomadas, niveles, lupas micrometricas, catalejos, cámaras fotográficas, etc. ; hasta las cámaras de televisión y equipos de vídeo, y sobre todo los modernos endoscopios, que permiten ver y grabar en cintas de vídeo partes y zonas inaccesibles para el hombre.

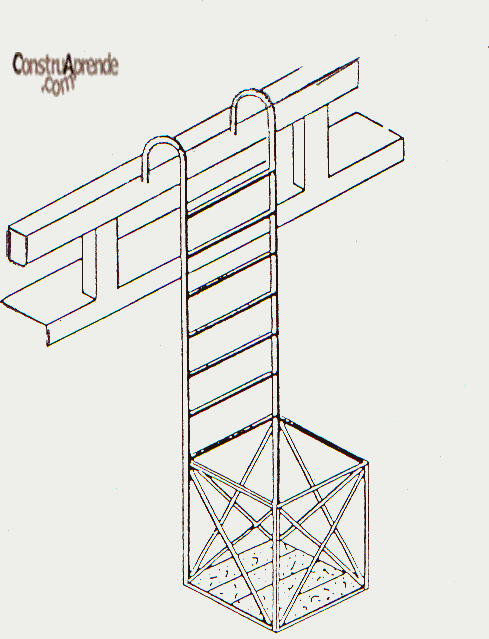

CANASTILLAS TIPO

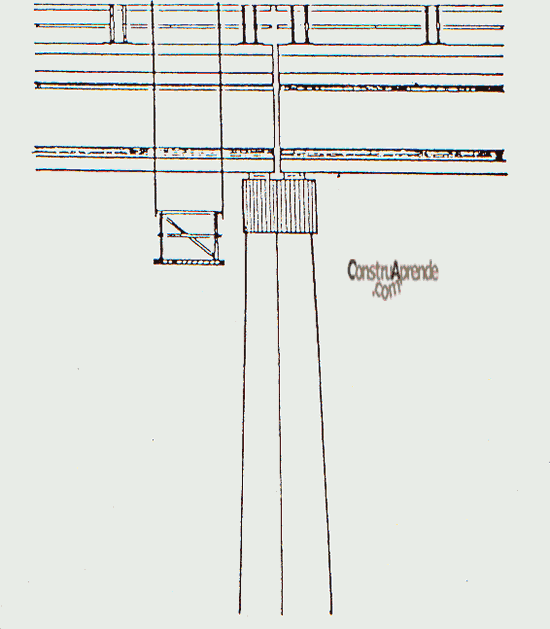

PASARELAS
