3.9 Programa de computo Hec-Ras

Este software,

fue desarrollado por el Centro de Ingeniería Hidrológica (Hydrologic Engineering Center) del cuerpo de ingenieros de la armada de los EE.UU. (US Army Corps of Engineers), y surge como evolución delconocido y ampliamente utilizado HEC-2, con varias mejoras con respecto al primero, entre las que destaca, la interfase gráfica de usuario que facilita las labores de preproceso y postproceso. El modelo numérico incluido en este programa permite realizar análisis del flujo permanente unidimensional gradualmente variado en lámina libre.(figura 9)

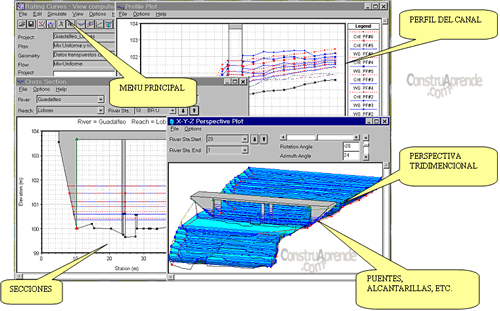

Figura 9. Pantalla principal del programa de cómputo Hec-Ras.



3.9.1 Características técnicas y sus aplicaciones



A) Características técnicas:

- Cálculo hidráulico de estructuras (puentes, aliviaderos, alcantarillas, etc.)

- Visualización gráfica de datos y resultados.



-

Edición gráfica de secciones:



  • Ejecutable en entorno Microsoft Windows.

B) Aplicaciones:

- Modelación hidráulica en régimen permanente de cauces abiertos, ríos y canales artificiales.



3.9.2 Presentación de resultados



Salida Tabular

Hec-Ras presenta esta salida, en la que están presentes varias características de los resultados hidráulicos, ver tabla 1.

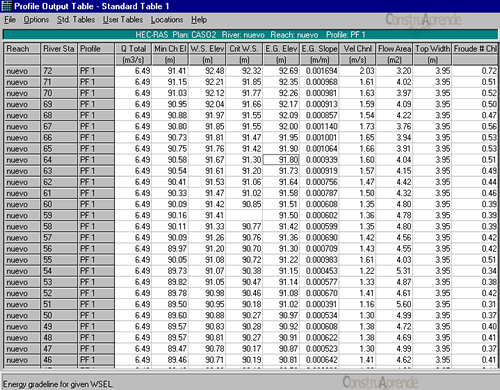

Tabla 1. Salida Tabular de un modelo hidráulico

Esta salida tabular es importante por cuanto permite transformar a un archivo de Excel, poder graficar los resultados a partir de una base de datos de Excel.

El Hec-Ras cuenta con tres salidas gráficas: una salida en presentar el nivel del agua en cada una de las secciones transversales introducidas (figura 10), conjuntamente con el nivel de la línea de energía y el nivel critico, en otra salida muestra el perfil longitudinal del río, (figura 11) con una línea de energía y la tercera salida es una perspectiva de las secciones con niveles de agua, (figura 12)

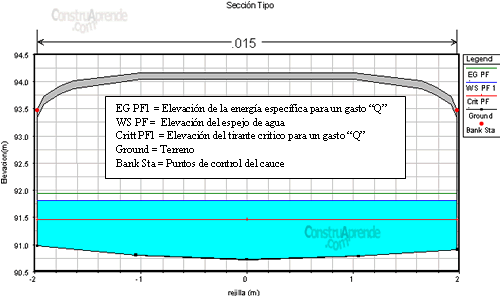

Figura 10. Salida grafica: nivel de inundación en secciones

transversales individuales

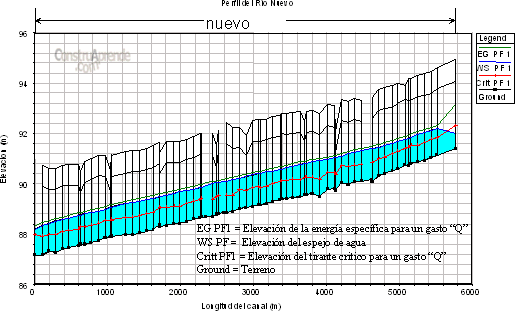

Figura 11. Salida grafica: perfil longitudinal del lecho del río, superficie de agua y línea de energía



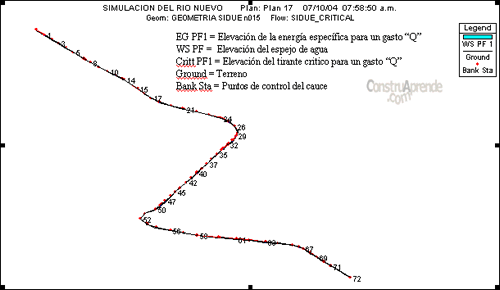

Figura 12. Salida gráfica: una perspectiva de las secciones con niveles de agua





3.9.3 Limitaciones del programa Hec-Ras en flujo permanente.





  • El flujo debe de ser permanente.
  •



  • El flujo es gradualmente variado y en lugares donde sea flujo rápidamente variado se usa la ecuación de momentum u otras ecuaciones empíricas.
  •



  • El flujo se considera unidimensional.
  •



  • El cauce del RN debe de tener una pendiente pequeña menos de 1:10
  •
