Cables en Sap2000 y Tension

Solo Temas sobre Sap2000. Programa Ideal para puentes, o cualquier tipo de estructura.
Reglas del Foro
Agrega al menos 2 Etiquetas en tu tema, indicando:
1) Nombre Programa (Ejemplo: etabs, sap2000, safe, csibridge, perform3d)
2) Nombre Programa con versión (Ejemplo: sap2000v19, sap2000v18, etabs2016, etabs2015, safe2016)

Adjunta archivos
A) El archivo de tu modelo (.SDB) comprimido.
B) Imágen en caso de una duda específica
Avatar de Usuario

Topic author
construaprende
Site Admin
Mensajes: 636
Registrado: Mar May 11, 2004 6:31 pm
Ubicación: Ciudad de México
Agradecido : 12 veces
Agradecimiento recibido: 5 veces
Zodiac: Leo
Contactar:
México

#1

Mié Mar 29, 2006 12:30 pm

En este post, se menciona primero, como se define un cable en Sap2000, y como hacerle, para que solo tenga Tension (y nada de compresion)

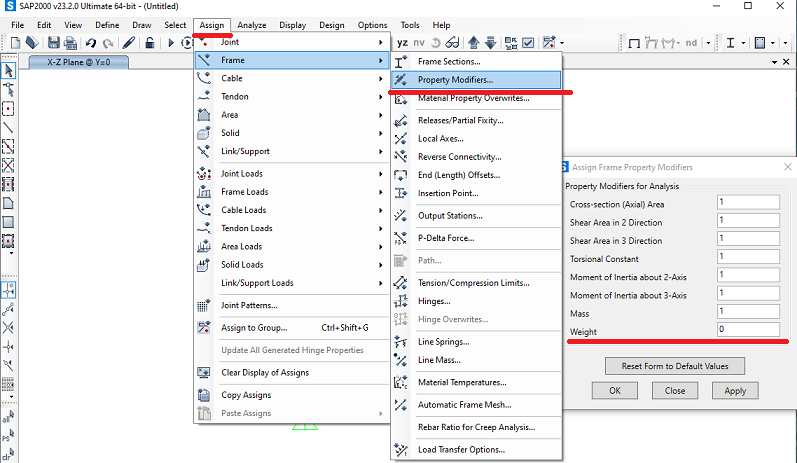

1.-Seleccionar todos los cables, y ejecuta el menu:
Assign > Frame/Cable/Tendon > Tension/Compression Limits
Para eliminar los limites de compresion


2.-Despues, convertir todos los casos de analisis como
Static Nonlinear y en el parametro de Nonlinear especificar el P-Delta con la opcion de Large Displacement (desplazamientos grandes)

Debes correr de nuevo el analisis

Y tambien, puedes revisar el archivo adjunto, en este mensaje
No tiene los permisos requeridos para ver los archivos adjuntos a este mensaje.
Última edición por construaprende el Lun May 01, 2006 6:00 pm, editado 4 veces en total.

Avatar de Usuario

Topic author
construaprende
Site Admin
Mensajes: 636
Registrado: Mar May 11, 2004 6:31 pm
Ubicación: Ciudad de México
Agradecido : 12 veces
Agradecimiento recibido: 5 veces
Zodiac: Leo
Contactar:
México

#2

Mié Mar 29, 2006 12:33 pm

Última edición por construaprende el Jue Jul 24, 2008 2:30 am, editado 1 vez en total.


Baires
Usuario Principiante
Usuario Principiante
Mensajes: 12
Registrado: Vie Abr 21, 2006 8:45 am
Ubicación: Montreal

#3

Vie Abr 21, 2006 2:29 pm

Hola Construaprende y toda la gente de este foro!

Esta primera vez que escribo aca, disculpen al avance mi espanol, yo soy ucraniano y espanol para nada es mi lengua natal.

Ultimamente yo trabajo con las estructuras de tela pretensionadas, por eso me interesa mucho el tema de los cables.
Descargué este archivo del ejemplo, pero no se por que no puedo abrirlo - me da error, dice que archivo no es compatible.
Utiliso SAP 2000 v10.01 educational, puede ser que alguien sabe que pasa?

Soy muy contento de encontrar este foro, saludos a todos

Avatar de Usuario

jcoronellr
Usuario Master Superior
Usuario Master Superior
Mensajes: 872
Registrado: Mié Oct 19, 2005 5:38 pm
Ubicación: Bogota
Agradecido : 20 veces
Agradecimiento recibido: 17 veces
Colombia

#4

Vie Abr 21, 2006 9:44 pm

Es posible que no hayas descomprimido el archivo con el programa winzip, ya ques este archivo esta compimido, espero haberte ayudado


Ing. Jaime
Baires escribió:Hola Construaprende y toda la gente de este foro!

Esta primera vez que escribo aca, disculpen al avance mi espanol, yo soy ucraniano y espanol para nada es mi lengua natal.

Ultimamente yo trabajo con las estructuras de tela pretensionadas, por eso me interesa mucho el tema de los cables.
Descargué este archivo del ejemplo, pero no se por que no puedo abrirlo - me da error, dice que archivo no es compatible.
Utiliso SAP 2000 v10.01 educational, puede ser que alguien sabe que pasa?

Soy muy contento de encontrar este foro, saludos a todos

Avatar de Usuario

Topic author
construaprende
Site Admin
Mensajes: 636
Registrado: Mar May 11, 2004 6:31 pm
Ubicación: Ciudad de México
Agradecido : 12 veces
Agradecimiento recibido: 5 veces
Zodiac: Leo
Contactar:
México

#5

Sab Abr 22, 2006 12:49 am

Baires escribió:Hola Construaprende y toda la gente de este foro!

Esta primera vez que escribo aca, disculpen al avance mi espanol, yo soy ucraniano y espanol para nada es mi lengua natal.

Ultimamente yo trabajo con las estructuras de tela pretensionadas, por eso me interesa mucho el tema de los cables.
Descargué este archivo del ejemplo, pero no se por que no puedo abrirlo - me da error, dice que archivo no es compatible.
Utiliso SAP 2000 v10.01 educational, puede ser que alguien sabe que pasa?

Soy muy contento de encontrar este foro, saludos a todos
Hola

El modelo esta con la version
10.0.2
Por eso no puedes abrirlo
Ademas, la version demo, puede tener otras limitantes


Saludos....

Avatar de Usuario

jcoronellr
Usuario Master Superior
Usuario Master Superior
Mensajes: 872
Registrado: Mié Oct 19, 2005 5:38 pm
Ubicación: Bogota
Agradecido : 20 veces
Agradecimiento recibido: 17 veces
Colombia

#6

Sab Abr 22, 2006 9:44 pm

Baires escribió:Hola Construaprende y toda la gente de este foro!

Esta primera vez que escribo aca, disculpen al avance mi espanol, yo soy ucraniano y espanol para nada es mi lengua natal.

Ultimamente yo trabajo con las estructuras de tela pretensionadas, por eso me interesa mucho el tema de los cables.
Descargué este archivo del ejemplo, pero no se por que no puedo abrirlo - me da error, dice que archivo no es compatible.
Utiliso SAP 2000 v10.01 educational, puede ser que alguien sabe que pasa?

Soy muy contento de encontrar este foro, saludos a todos
Bienvenido al foro baires, esperamos compartir contigo muchos conocimientos, por ejemplo, te tengo una pregunta, sabes algo de los coeficientes de presion para la membranes structures de lona, te agradeciera expusieras algo sobre el tema de telas prestensionadas.


Gracias

Ing Jaime


jafernan
Usuario Principiante
Usuario Principiante
Mensajes: 30
Registrado: Lun Abr 03, 2006 8:47 pm
Ubicación: Santiago
Chile

#7

Sab Abr 29, 2006 7:02 pm

Hola Contruaprende, tengo algunas consultas en cuanto a lo que comentas:

- Como se puede asignar un tensado al cable.
- Que diferencias o distintos usos tienen los elementos definidos como "cables" o "tendon".
- Como puedo hacer para tener en un mismo modelo cargas definidas como "dead", pero que en algunos casos sea calculada como "Nonlinear static" (para los cables) y en otros como "linear static" para el resto de los elementos.

Además, si fuera posible que publiques el ejemplo en sap 9 o el archivo exportado.

Gracias.





construaprende escribió:En este post, se menciona primero, como se define un cable en Sap2000, y como hacerle, para que solo tenga Tension (y nada de compresion)


1.-Seleccionar todos los cables, y ejecuta el menu:
Assign > Frame/Cable/Tendon > Tension/Compression Limits
Para eliminar los limites de compresion


2.-Despues, convertir todos los casos de analisis como
Static Nonlinear y en el parametro de Nonlinear especificar el P-Delta con la opcion de Large Displacement (desplazamientos grandes)

Debes correr de nuevo el analisis

Y tambien, puedes revisar el archivo adjunto, en este mensaje

Avatar de Usuario

Ing. manuel Chiachio
Usuario Principiante
Usuario Principiante
Mensajes: 37
Registrado: Vie Sep 29, 2006 12:24 pm
Ubicación: JSEN

#8

Sab Sep 30, 2006 5:36 am

jafernan escribió:Hola Contruaprende, tengo algunas consultas en cuanto a lo que comentas:

- Como se puede asignar un tensado al cable.
- Que diferencias o distintos usos tienen los elementos definidos como "cables" o "tendon".
- Como puedo hacer para tener en un mismo modelo cargas definidas como "dead", pero que en algunos casos sea calculada como "Nonlinear static" (para los cables) y en otros como "linear static" para el resto de los elementos.

Además, si fuera posible que publiques el ejemplo en sap 9 o el archivo exportado.

Gracias.
PREGUNTA SOBRE TU PREGUNTA:
Amigo Ingeniero. Me gustaría formularte una duda de estructuras. ¿ Porqué utlilizas el cálculo no lineal en cables tensados? ¿ Es que a caso su comportamiento es no lineal?
Gracias de antemano





construaprende escribió:En este post, se menciona primero, como se define un cable en Sap2000, y como hacerle, para que solo tenga Tension (y nada de compresion)


1.-Seleccionar todos los cables, y ejecuta el menu:
Assign > Frame/Cable/Tendon > Tension/Compression Limits
Para eliminar los limites de compresion


2.-Despues, convertir todos los casos de analisis como
Static Nonlinear y en el parametro de Nonlinear especificar el P-Delta con la opcion de Large Displacement (desplazamientos grandes)

Debes correr de nuevo el analisis

Y tambien, puedes revisar el archivo adjunto, en este mensaje


lucasqui05
Usuario Intermedio
Usuario Intermedio
Mensajes: 52
Registrado: Lun May 02, 2005 2:26 pm

#9

Lun Feb 12, 2007 8:39 pm

Cual es la diferencia entre asignar el cable y los tendones, tendon es depronto los cables verticales que van al amarrado a los cables principàles y sostienen por ejemplo el viaducto?


andres3011
Usuario Principiante
Usuario Principiante
Mensajes: 1
Registrado: Sab Mar 03, 2007 10:17 am
Ubicación: Chiclayo

#10

Sab Mar 03, 2007 10:39 am

AMIGOS, SOY NUEVO EN EL FORO Y ESTOY APRENDIENDO A USAR EL SAP 2000, TENGO LA VERSION 9, Y TENGO PROBLEMAS PARA EL MODELAMIENTO DE LOS CABLES EN EL DISEÑO DE LOS PUENTES COLGANTES, ASI COMO LAS PENDOLAS, QUISIERA QUE AGUIEN ME AYUDE EN ESE ASPECTO SALUDOS A TODOS LOS FORISTAS,

Avatar de Usuario

jjcuellar
Usuario Intermedio
Usuario Intermedio
Mensajes: 46
Registrado: Mié Sep 22, 2004 8:56 am
Ubicación: Any

#11

Sab Mar 10, 2007 8:41 am

Hola. Quisiera revivir este tema, sucede que hace un año aproximadamente me tocó intervenir en la construcción de un proyecto de este tipo. Encontramos muchos problemas con el diseño original, tanto de estabilidad como de construcción y montaje. Intenté buscar ayuda con varios especialistas en estructuras convencionales. Me topé con que hay muy poca información sobre el tema, los mayores avances de estas estructuras (CABLE MEMBRANE STRUCTURES) están en Japón y Europa y las mejores publicaciones que hay están sobre todo en Alemán y Japonés. Grave problema, ya que apenas entiendo el idioma inglés.

Los "especialistas" que encontré en todo el país, eran algunos confeccionadores de lonas (y no sabían nada de diseño de estructuras de acero", otros diseñadores empíricos, mas preocupados por el diseño de la forma arquitectónica y no de la resistencia estructural (de lo cual sabían muy poco). Y otros diseñadores de estructuras convencionales, que tenían que recurrir a algunos de los primeros dos "especialistas" que ya mencioné. Todos me cobraban una fortuna por diseñar estas lonarias. (Casi el 30% de su costo físico). No encontré un equipo de trabajo con especialistas en el tema de las membranas, de los cables, de las estructuras metálicas con sus respectivas conexiones, así como de la cimentación de la misma.

Al final se montó como nosotros creíamos que la estructura era estable (en cuanto a la membrana, el cable y los elemento metálicos). Ahora estoy requiriendo entregar una memoria de cálculo de la estructura "As built", que por cierto ha resistido bastante bien los embates de vientos fuertes. Para ello encargué varios libros a Europa y USA que aún no me llegan.

En fin luego de narrarles la telenovela, lo mas irónico de ésto, es que encontré un libro en Internet sobre el tema (y gratis). Lo malo fué que yo ya lo había comprado en $ 200.00 USD y que me va a tardar en llegar mas de tres meses. Diganme si no es justificable conseguir información a travez de internet. Conseguir libros no es piratería, es compartir conocimiento.

Bueno quien llegó a leer hasta aquí le dejo el link del libro

http://gigapedia.org/redirect.id:24d972 ... 127361.url

PASSWORD: www.AvaxHome.ru

Quien tenga información sobre este tema, ojalá lo pueda compartir.

Ayudemos a develar el velo negro sobre este tipo de estructuras.

JJ Cuellar
Civil Eng
Mex


Baires
Usuario Principiante
Usuario Principiante
Mensajes: 12
Registrado: Vie Abr 21, 2006 8:45 am
Ubicación: Montreal

#12

Jue Abr 05, 2007 9:34 am

jjcuellar escribió: Quien tenga información sobre este tema, ojalá lo pueda compartir.

Ayudemos a develar el velo negro sobre este tipo de estructuras.

JJ Cuellar
Civil Eng
Mex
Hola amigo y collega!

Muchas gracias por libro - es muy interesante pero bastante teorico. De verdad, tenemos algunos libros tradusidos de japones a ingles (muy buenos). Como primer manual de trabajo es "European Design Guide for Tensile Surface Structures", tampien hay alguna literatura sobre membranas y los cables en ruso.
Nosotros trabajamos en area "textil architecture", yo soy ingeniero y me ocupo de formfindig, patterning y los calculos. La empresa compro el programa aleman carisimo - EASY 8.3 para el diseño de este tipo de estructuras. Si tenes alguna preguntas sobre el tema - te respondré con mucho gusto.

Pavlo, ingenieur en structure


Silvana
Usuario Principiante
Usuario Principiante
Mensajes: 37
Registrado: Mar Oct 10, 2006 10:25 am
Ubicación: Concepción

#13

Jue May 24, 2007 5:14 pm

me intereso mucho el tema de los cables pero no pude bajar el libro
¿como se hace?
gracias por su ayuda


pppchasca
Usuario Principiante
Usuario Principiante
Mensajes: 3
Registrado: Lun Jun 25, 2007 11:14 am
Ubicación: Santiago

#14

Lun Jun 25, 2007 11:27 am

En primer lugar, les aclaro que soy nuevo en este espacio, por lo cual les hare un par de consultas para aclarra ciertas dudas que tengo con una modelación:
A la fecha, estoy modelando un domo para un estadio, el cual contampla un envigado de acero (5 cerchas transversales, y 3 que apuntalan el sistema por cada extremo.), resulta que se necesita por arquitectura, tensar el sistema con cables o tensores que recorran el sentido contrario al del Momento de tal forma que esta cercha de acero se comporte de manera similar a lo que le ocurre a una viga de hormigon armado tensado.

Como la estructura tiene una forma curvada, es presiso que este cable recorra la estructura con la forma de esta.

Como diablos se modela aquello??? elementos gap???

Cualquier ayuda, sugerencia o comentario sera bienvenido


luis26
Usuario Principiante
Usuario Principiante
Mensajes: 14
Registrado: Lun Ago 27, 2007 2:26 pm
Ubicación: PISCO
Zodiac: Gemini

#15

Jue Ago 30, 2007 2:19 pm

Hola amigos de contruaprende porfa. alguna persona esperta en sap2000 necesito diseñar un pase aéreo para agua potable luz=60mt, diámetro de la tuberia=6" , peso de la tuberia=20kg/mt. con pendolas a cada 2 mt. peso de pendolas= 0.39kg/mt. , peso accesorios es 5 kg/mt .No manejo bién el programa, les agradesco de antemano gracias por prestar atención a mi solicitud. Luis Mayuri Pizarro.

mi correo es : xxxxxxxxxx
edite tu correo.por regla del foro
Última edición por pannus0 el Lun Ene 22, 2018 10:00 pm, editado 1 vez en total.
Razón: Incumpliento de las reglas del foro- correo
